Foto Sternchensetzer + Erklärung

elias.orgel, Dienstag, 31. März 2026, 19:47 (vor 151 Tagen) @ jrbecker
bearbeitet von elias.orgel, Dienstag, 31. März 2026, 22:50

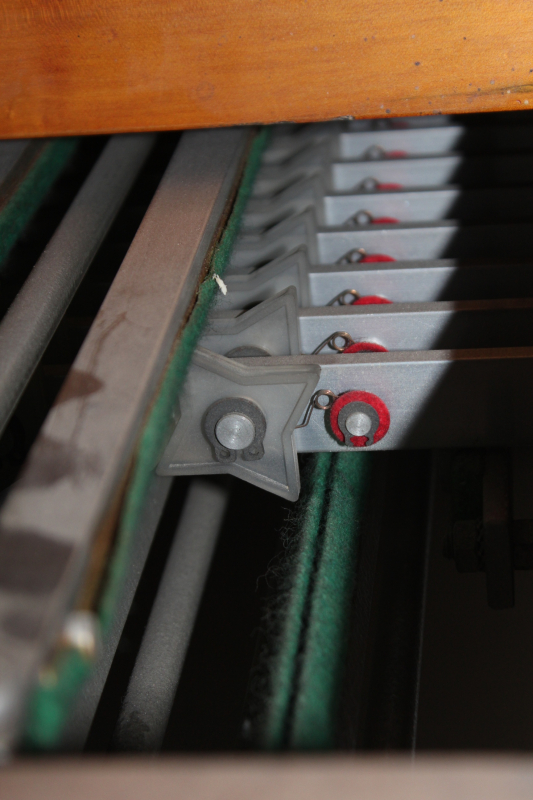

Der Setzer lag, ich versuche mal aus meiner Erinnerung zu rekonstruieren: Die Sterne sind auf den Registerzugstangen montiert, diese bewegen sich bei Ansicht des Fotos also nach rechts bzw. links. Wird der Tritt für die Kombination betätigt, bewegt sich ... welche der sichtbaren befilzten oder die sichtbare runde Stange? (Ich vermute, die obere) ... zur Zugstange hin, dann wird das zu setzende Register gezogen, das Sternchen dreht sich. Wird dann zum Schalten der Kombination der Tritt betätigt, bewegt sich die gleiche Stange zu den Sternchen hin und schaltet damit je nach Sternchenstellung die einen Zugstangen ein, die anderen aus ...

ich hatte überlegt, ob ich "mal eben" eine schematische Animation erstellen soll - aber ich glaube, ggü der Wippen Koppel ist der Sternchen Setzer nicht ganz so dramatisch wichtig...

Also:
für Setzen, EINschalten und AUSschalten braucht es jeweils eine eigene "Stange"
die obere (hier mit grünem Filz) wird zum Setzen gegen die Sternchen gedrückt und somit wird die Stellung der Registerstange gespeichert
zum EINschalten muss eine Registerstange herausgedrückt
zum AUSschalten muss eine Registerstange hinein gezogen werden
dafür gibt es unter den Sternchen zwei Stangen, die wie eine Zange zusammen greifen und somit, je nachdem ob das Sternchen auf der rechten oder linken Seite eine Angriffsfläche bietet, die Registerstange entsprechend bewegen...

--
