Späthsche Spieltischimpressionen

MCVL , Sonntag, 15. Juni 2025, 15:59 (vor 449 Tagen) @ elias.orgel
bearbeitet von MCVL, Sonntag, 15. Juni 2025, 21:31

wenn ich das richtig sehe hat der Spieltisch drei "komplette" RegisterSchalter Gruppen
einmal Wippen und zweimal Manubrien (freie Kombinationen)

Richtig, das ist ein Späth-Spieltisch der "zweiten pneumatischen Generation", wie sie zwischen 1903 und 1907 gebaut wurde.

Hier ein weiteres Exemplar, ebenfalls zu einer ähnlichen Prachtorgel gehörend wie derjenigen in Aixheim, nämlich die in der Marienkirche zu Bad Mergentheim von 1903, eines der schönsten spätromantischen Orgeldenkmäler in Württemberg.

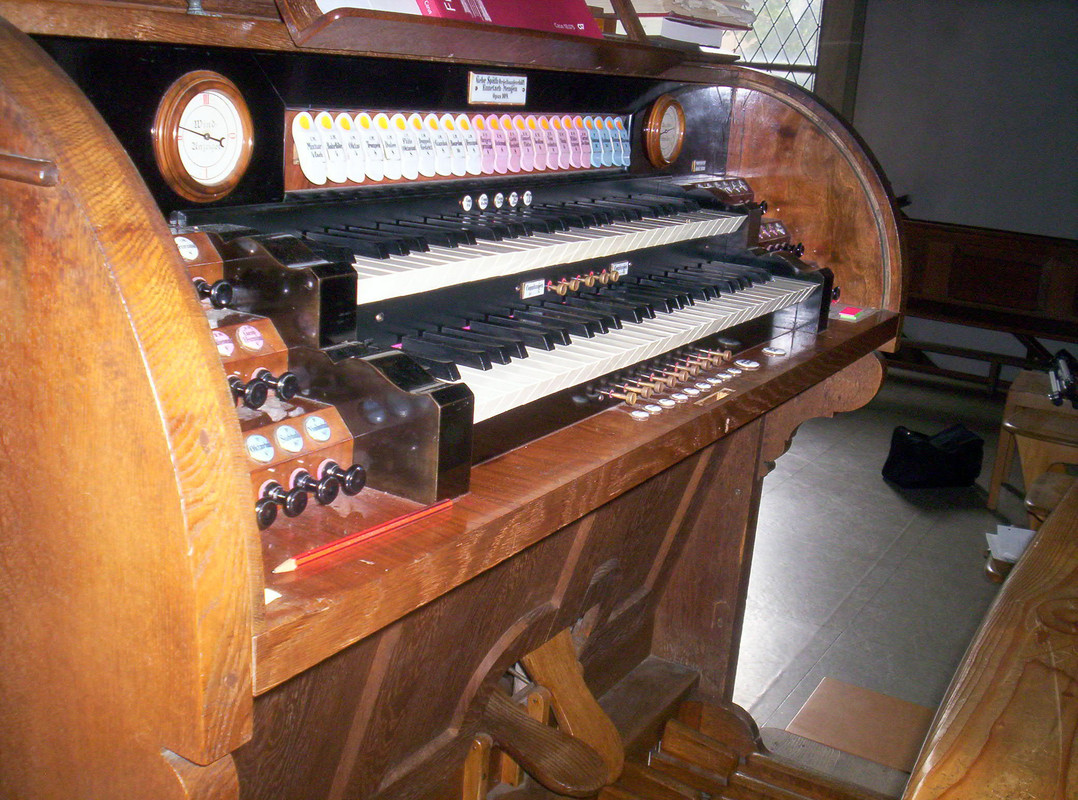

Bild 1
Der typische Späth-Spieltisch in Bad Mergentheim. Die Handregister als farbige Wippen, links und rechts die Züge zum "Programmieren" der Freien Combinationen I und II.
Links und rechts der Handregisterwippen sind die Anzeigeuhren für den Windanzeiger und den Registerschweller angebracht.
Die Druckknöpfe in der Vorsatzleiste unter dem II. Manual sind die Einschalter für die Koppeln, in dieser Form auch eine Besonderheit des Hauses Späth.
In der Vorsatzleiste unter dem I. Manual befinden sich die Druckknöpfe für die "gewöhnlichen" festen Combinationen samt Auslöser, die sogenannten "Chor-Druckknöpfe" und die Druckknöpfe für die Aktivierung der freien Combinationen.

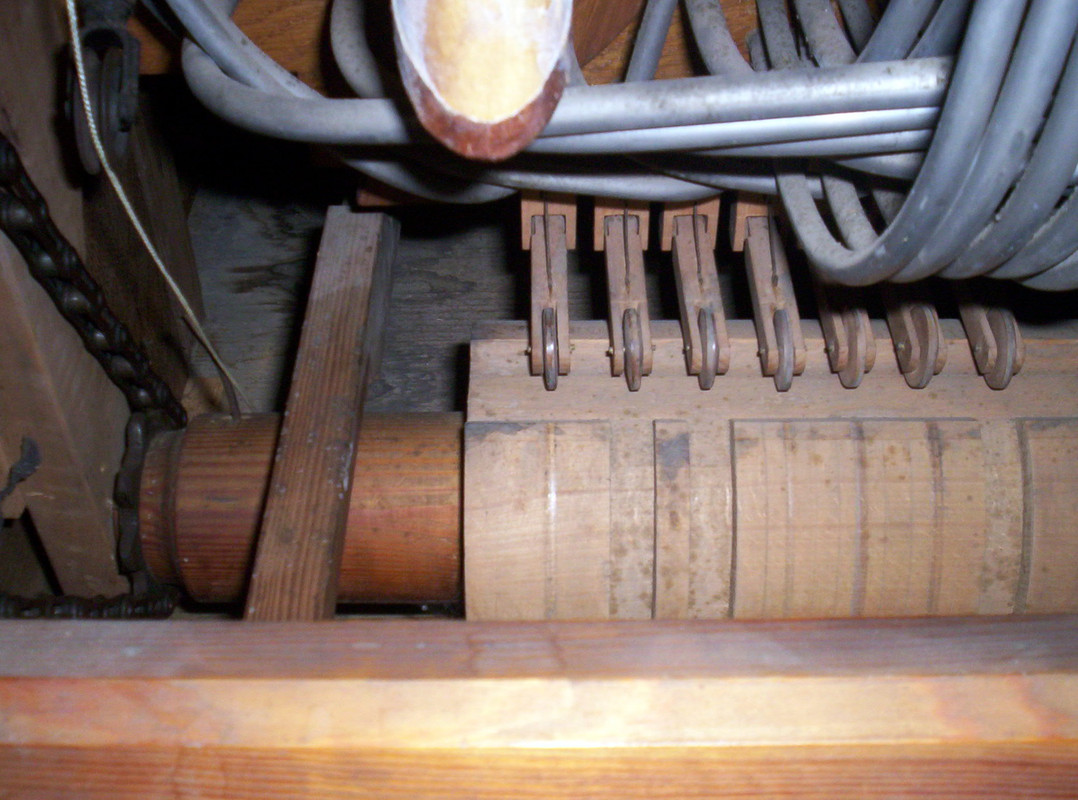

Bild 2
Blick auf die Züge für die "Freie Combination II". Interessant: die Zungen und die gemischten Stimmen können nicht mittels den Freikombinationen registriert werden.

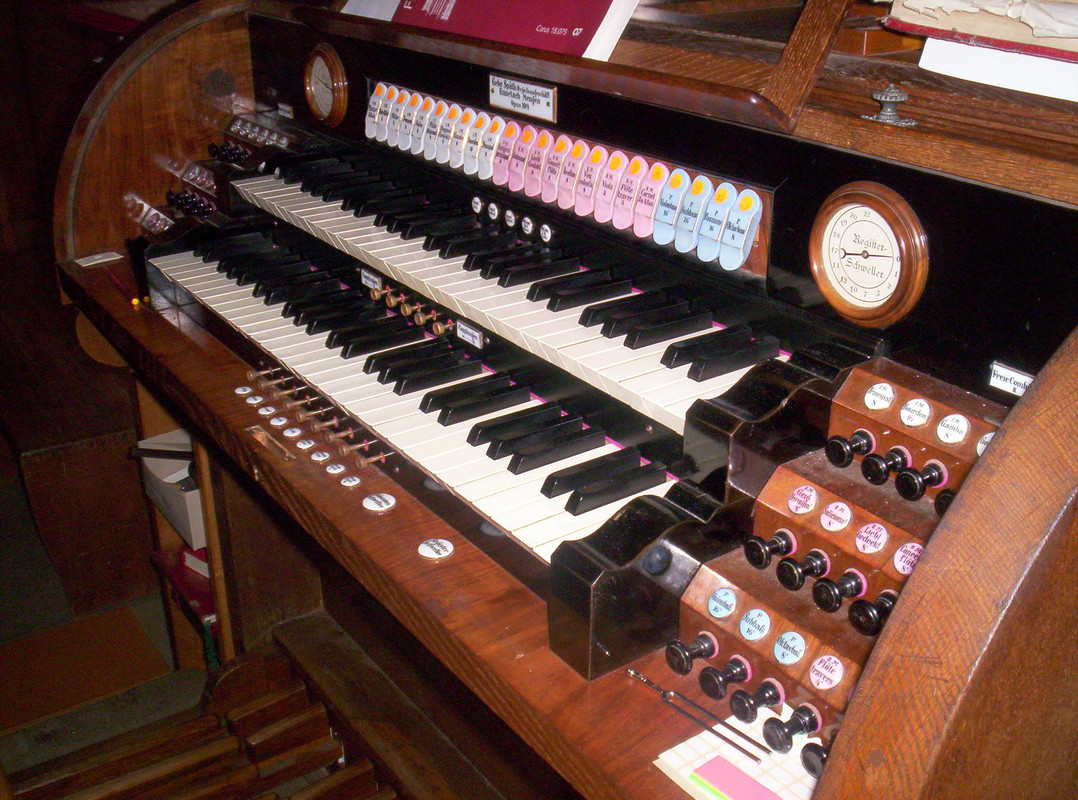

Bild 3
Und weil er so schön ist, hier der Spieltisch nochmals von der anderen Seite.

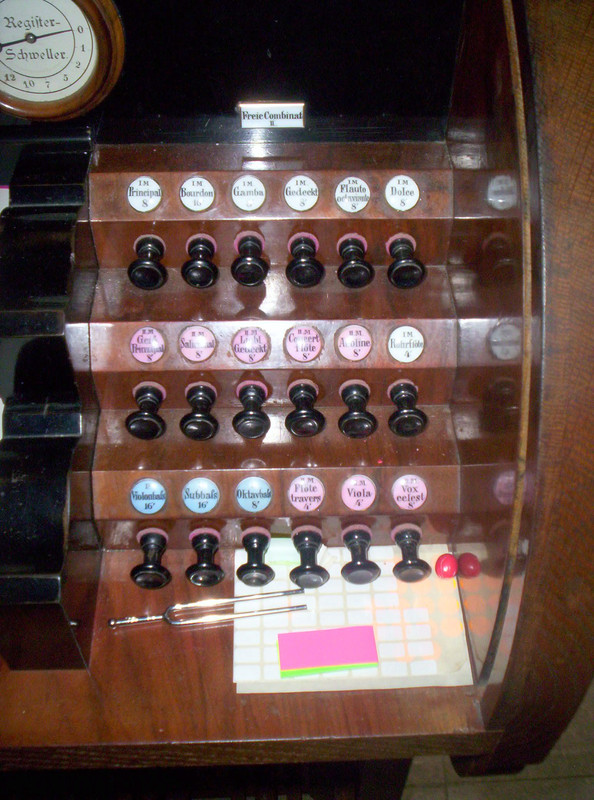

Bild 4
Jetzt wird es interessant: wir sehen hier den Registerschweller in der für Späth typischen Bauweise.
Die drehbar gelagerte Nutenwalze wird durch den Fußtritt, ein Hebelwerk, eine separate Welle und eine Gliederkette betätigt. Wenn sie gedreht wird, laufen die erkennbaren Wippen mit den Holzrädern in ausgearbeitete Nuten ein. Wo die Nuten enden, erfolgt ein Hub und die Wippen werden nach oben gedrückt und öffnen im speziellen Schaltapparat für den Crescendoschweller die jeweiligen Registerventile. Beim Decrescendo verläuft das Spiel anders herum, gleiten die Wippen wieder in die Nuten, fallen sie zurück und das Registerventil schließt sich.

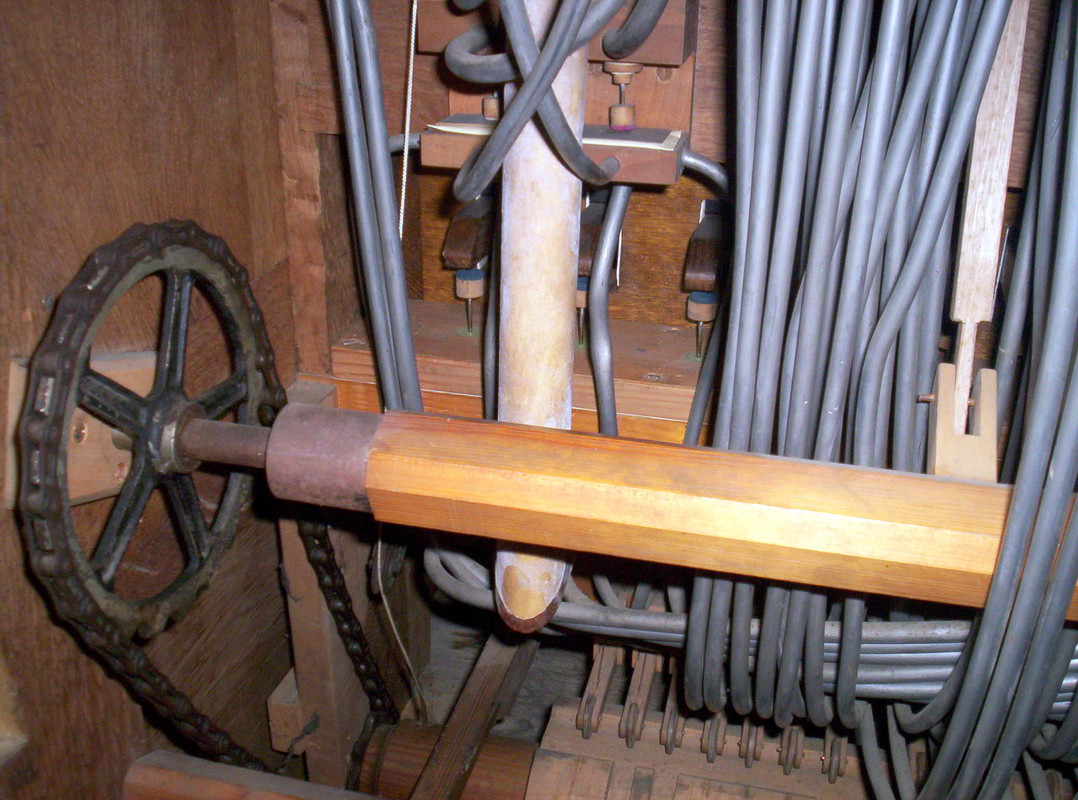

Bild 5
Rechts ist das vom Fußtritt kommende Hebelwerk aus Holz zu erkennen, welche auf die achteckig ausgehobelte Übertragungswelle wirkt, an deren Ende wieder einmal ein Zahnkranz angebracht ist, von welchem eine Gliederkette zu einem weiteren Zahnkranz führt, welcher an der Nutenwalze angebracht ist und diese dadurch in eine Rotationsbewegung versetzt.
Im Hintergrund die Enden der Tasten der Pedalklaviatur und darunter der Pedalspielapparat mit den herausstehenden Stechern, welche auf die Spielventile im Inneren des Apparats wirken. Die Ventile in diesem Spielapparat sind quasi eine Miniaturform von solchen, wie wie sie von Schleifladen kennen und werden zusätzlich von Augenfedern gehalten.

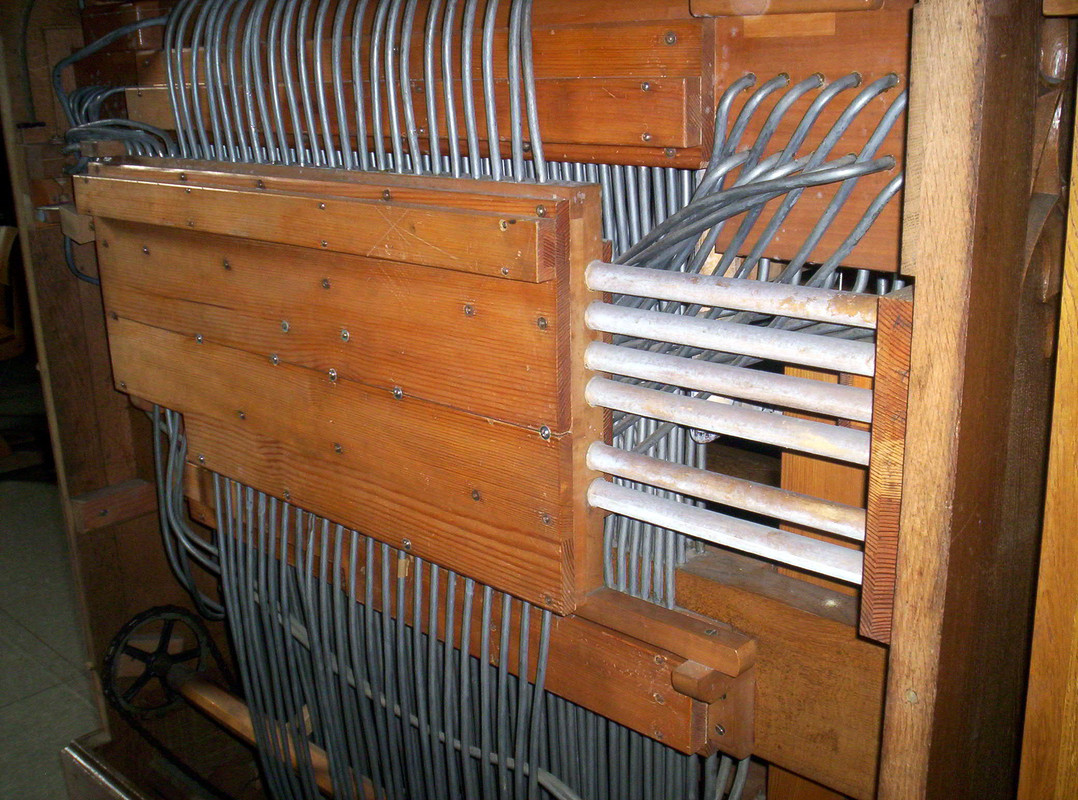

Bild 6
Eine Gesamtansicht des Spieltischinneren. In der Mitte der Apparat für die festen Kombinationen und die Chorfunktion, darüber und darunter die Koppelapparate. Geübte Augen werden das Koppelsystem schon in ungeöffnetem Zustand der Apparate erkennen: Stecherkoppeln System Weigle. Späth hatte 1895 die Lizenz für das pneumatische Orgelsystem von Weigle erworben und auch eine Orgel komplett in dieser Technik ausgeführt (Mörsingen bei Zwiefalten). Später wurde nur noch das Koppelsystem beibehalten.

Sollen wir uns jetzt noch einen Späth-Spieltisch der "ersten pneumatischen Generation" betrachten?
