Sternchensetzer

B80C , Mittwoch, 19. November 2014, 23:28 (vor 4303 Tagen) @ friedemannw

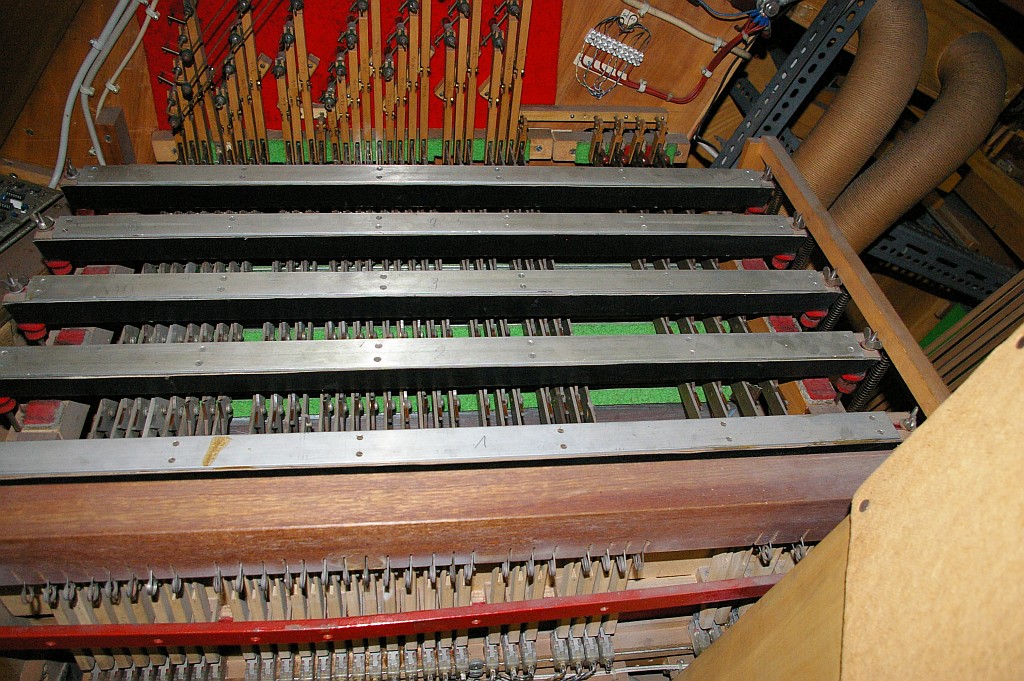

Für ausführliche Erklärungen fehlt mir leider die Zeit, aber ein paar Bilder kann ich liefern. Zunächst der Sternchensetzer der Rieger-Orgel vor dem Umbau (Cs-Seite):

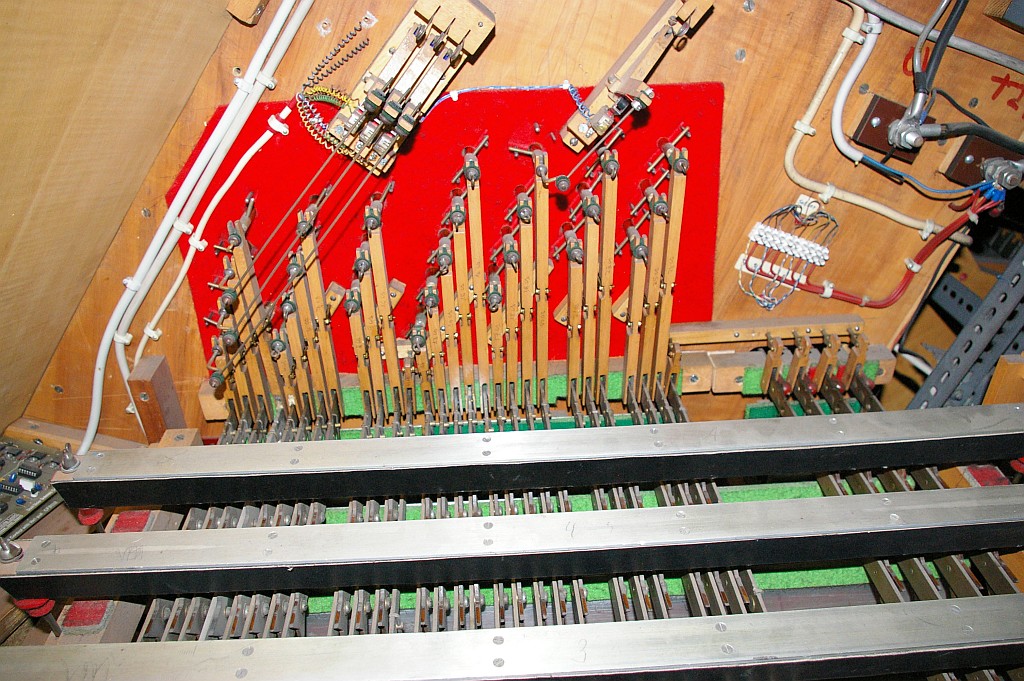

Wenn man genauer hinsieht, erkennt man die Schaltung für die Zungeneinzelabsteller (dazu dreht man den Registerzug):

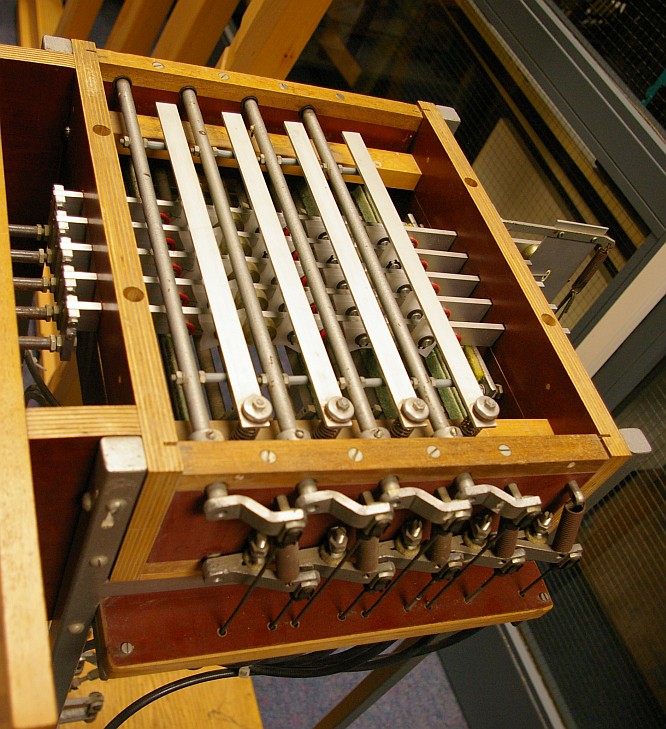

Und hier noch ein Modell eines vollmechanischen Sternchensetzers (ganz links muss man sich dann noch die Züge am Spieltisch vorstellen):

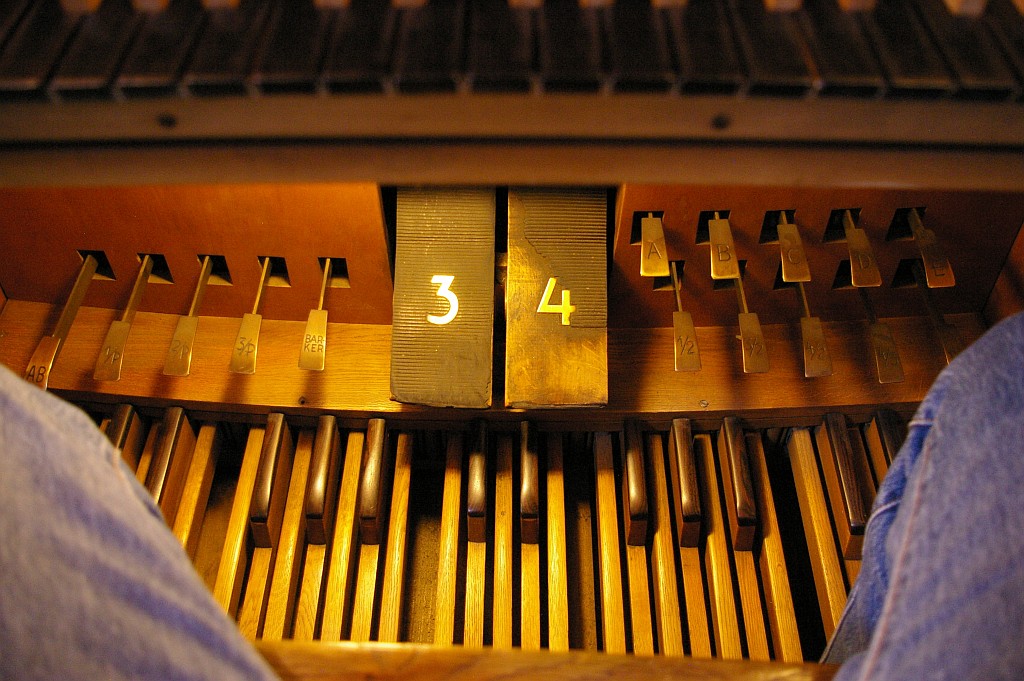

In St. Elisabeth hat man die komplette Mechanik des Sternchensetzers ausgebaut und durch elektrische Registerzugschalter ersetzt. Ob er irgendwo eingelagert wurde, kann ich nicht sagen. Nicht ganz alltäglich war hier die Betätigung durch pneumatische Keilbälge, die man mit den je fünf Tastern A-E links (abrufen) und rechts (setzen) der Klaviaturen oder entsprechenden Fußtritten (nur Abruf) aktivierte (was das Windsystem allerdings ins Wanken brachte). Mich würde hier auch interessieren, wie der neue Setzer im Fußbereich integriert wurde. Vor dem Umbau sah es dort so aus:
