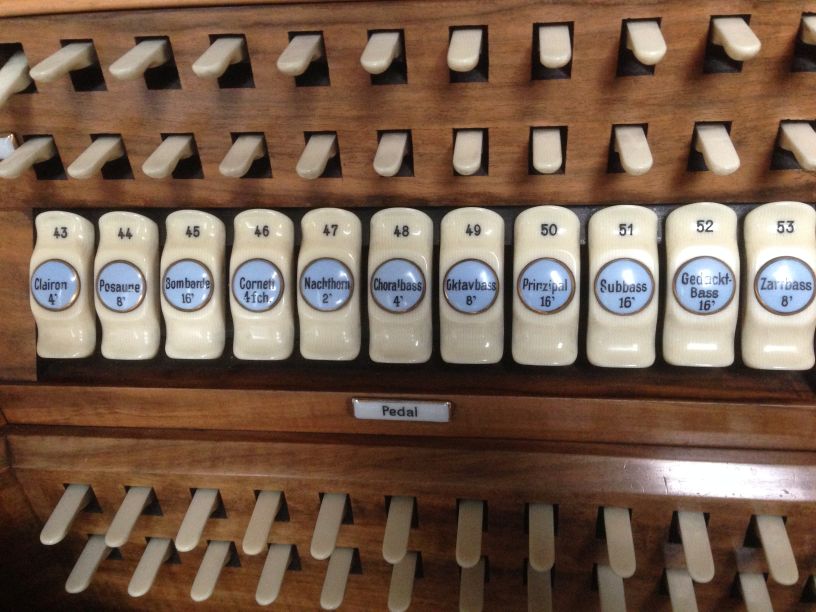

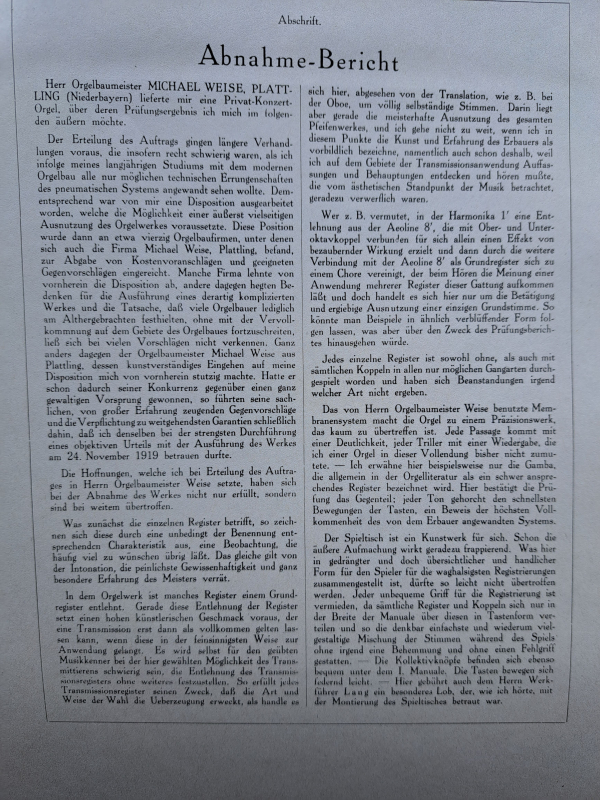

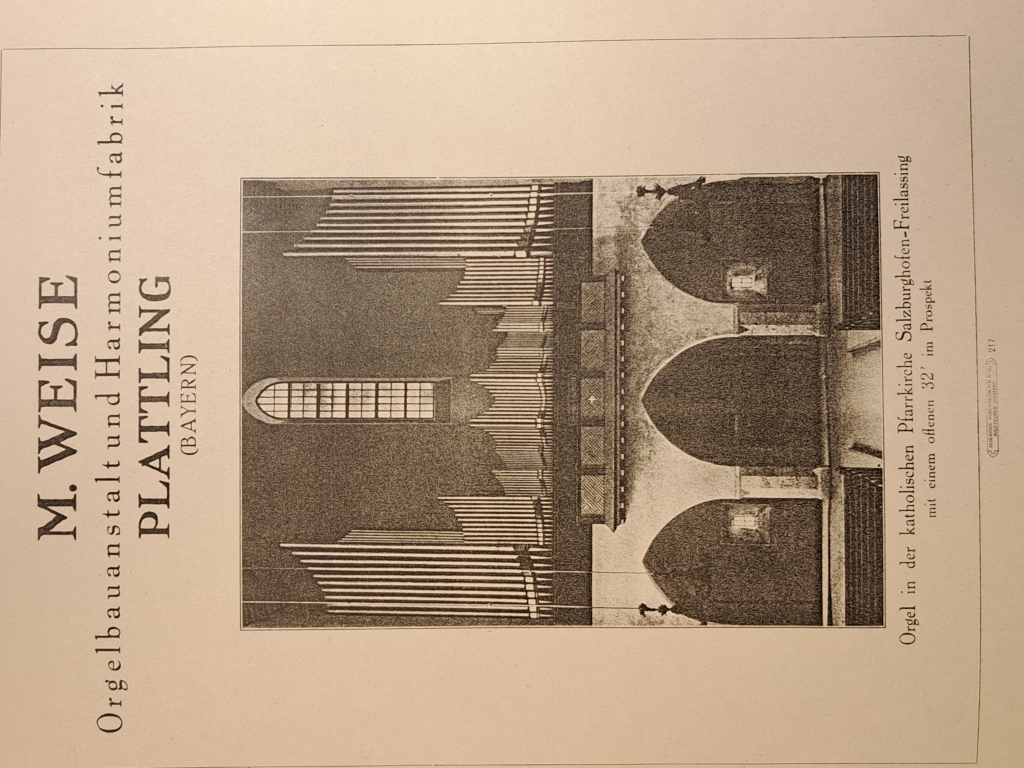

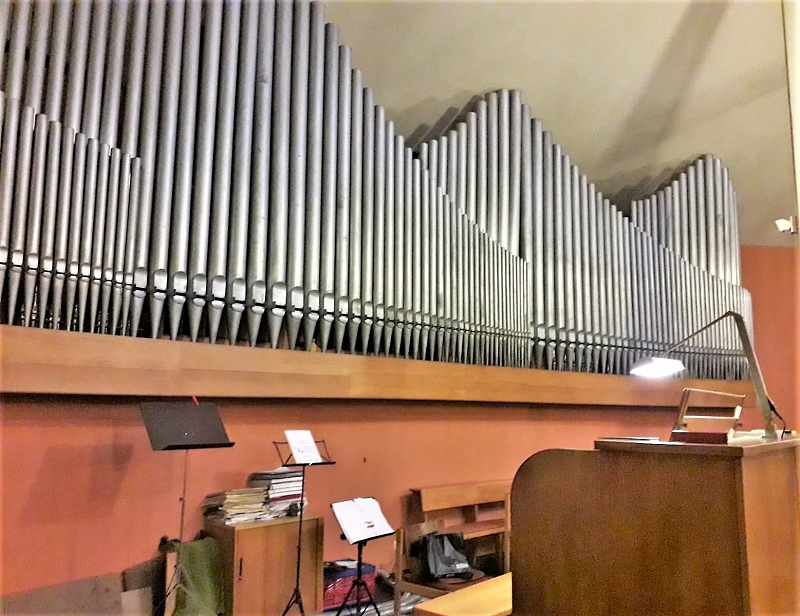

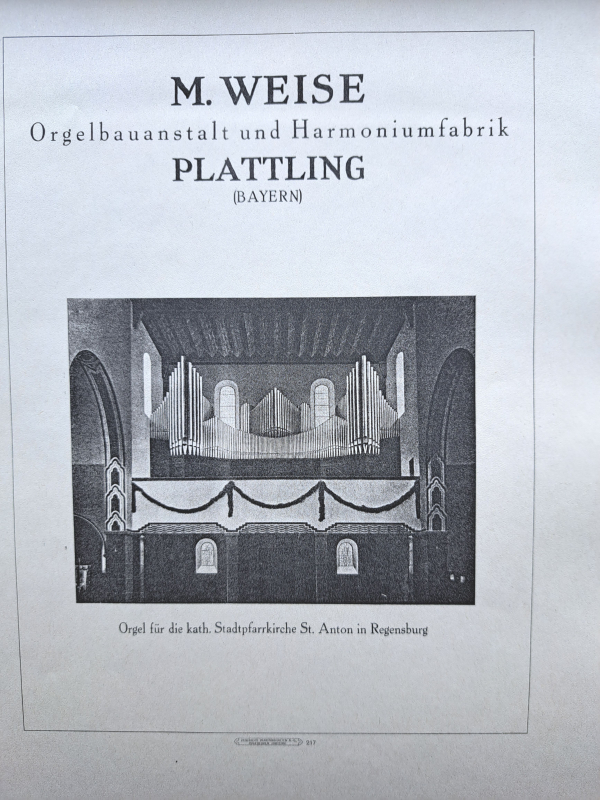

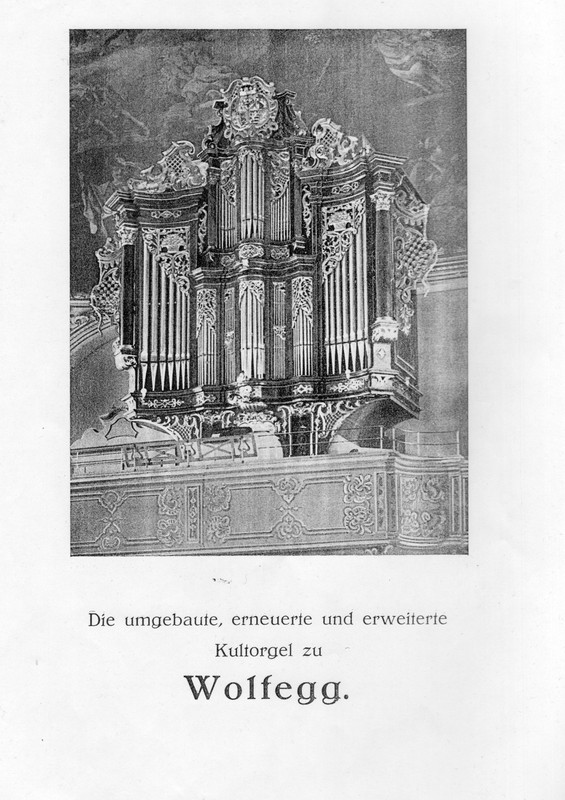

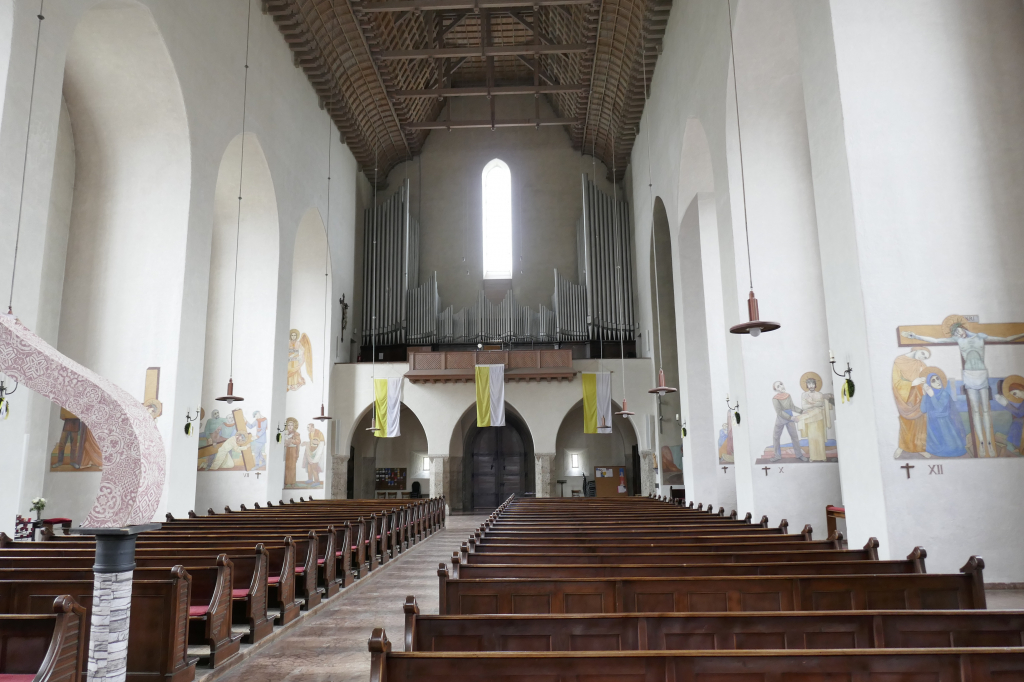

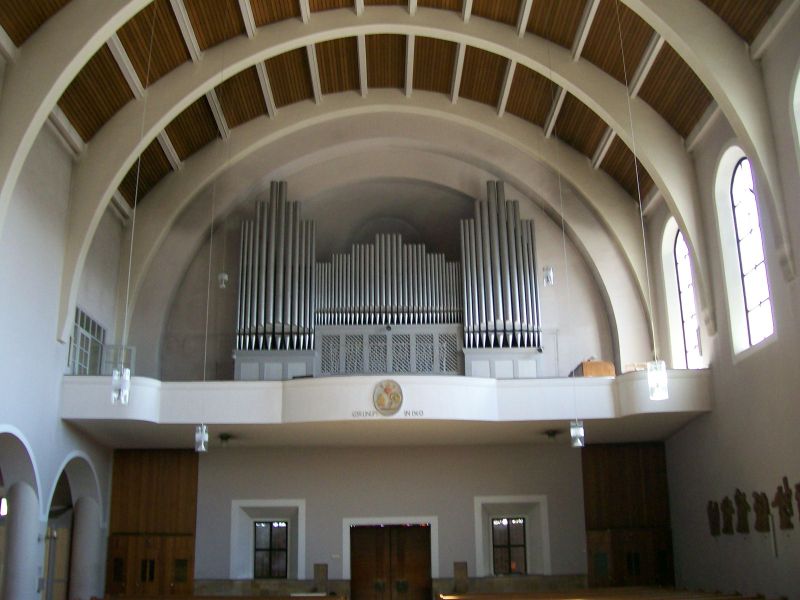

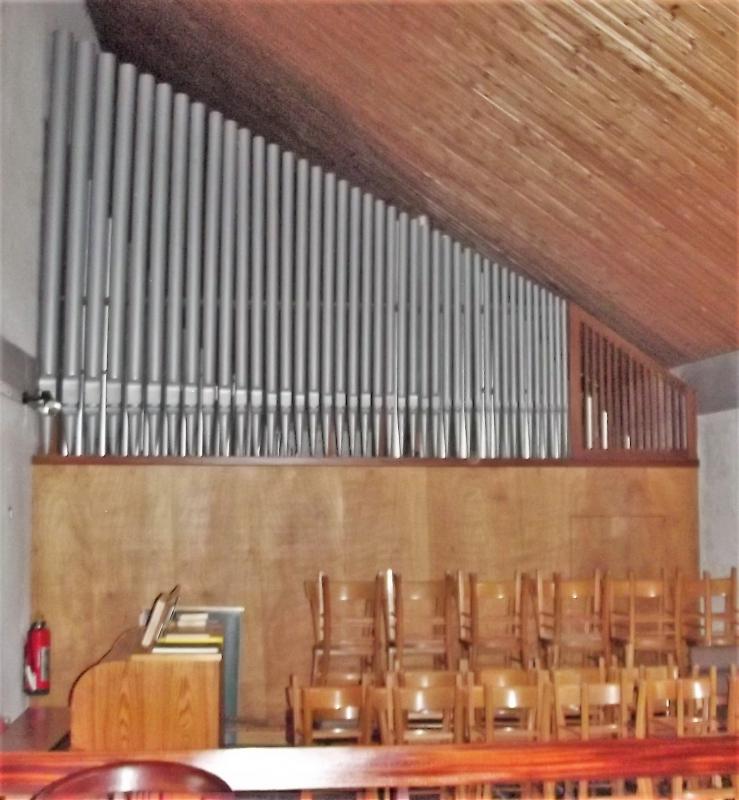

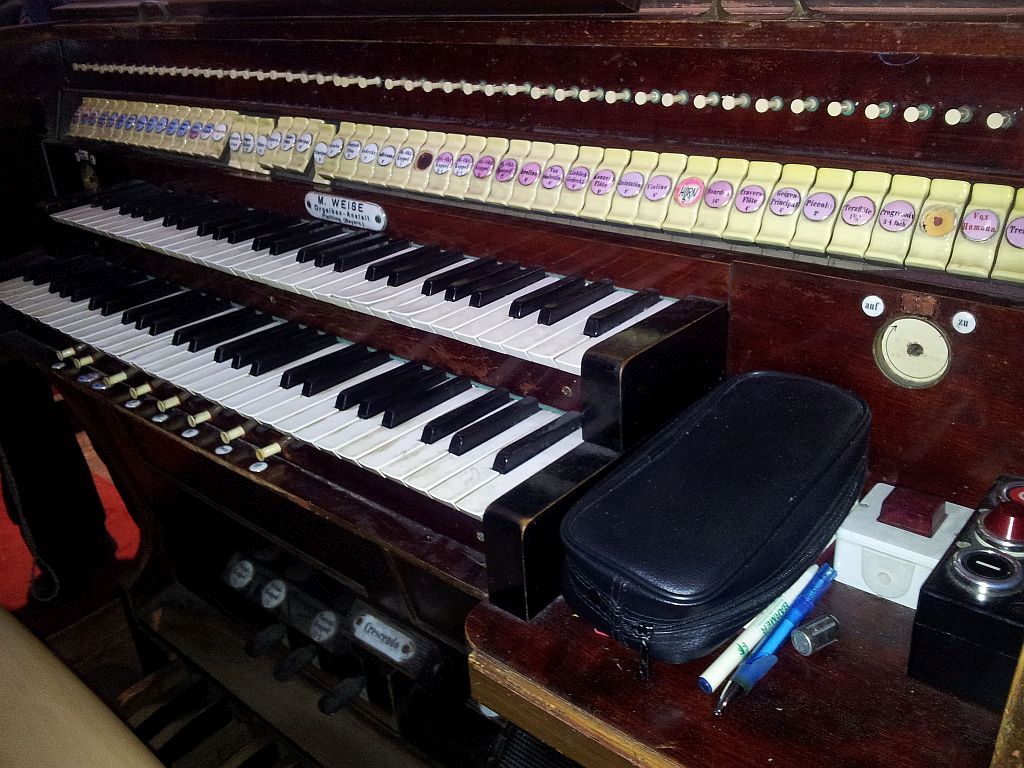

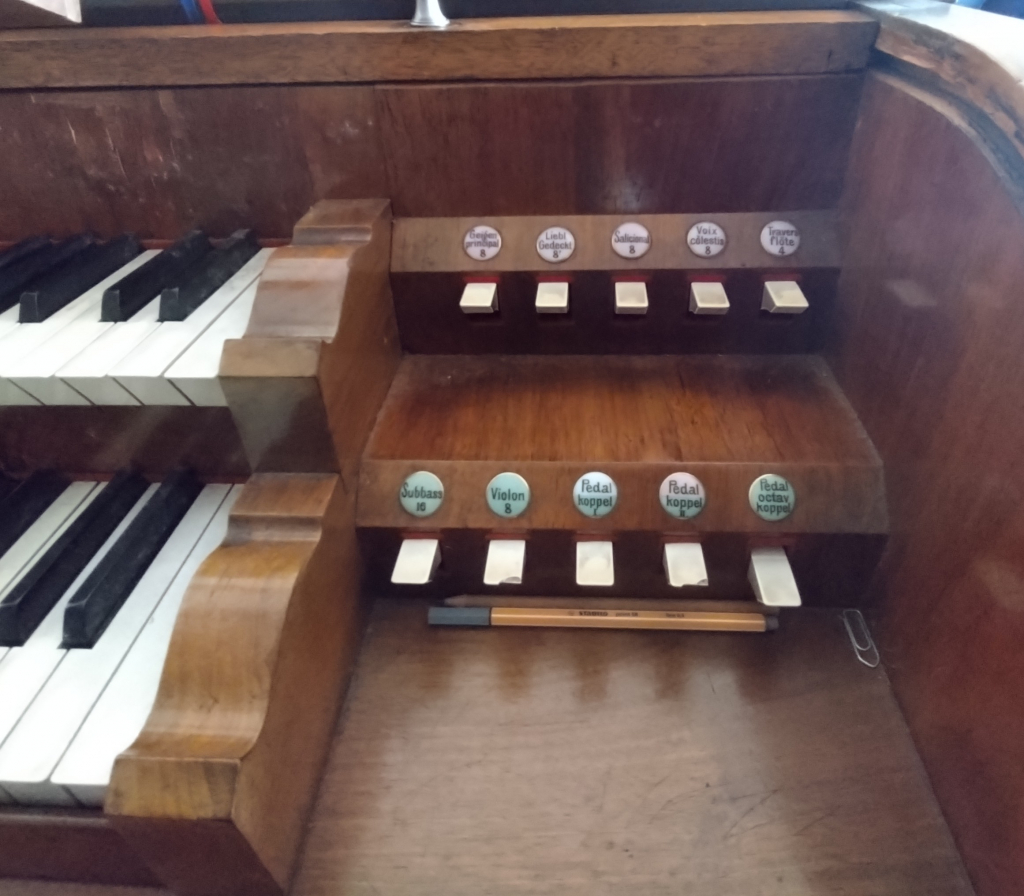

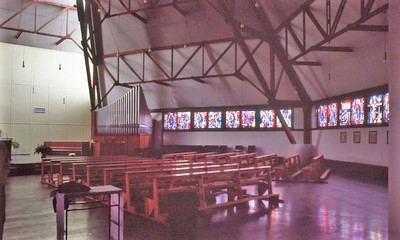

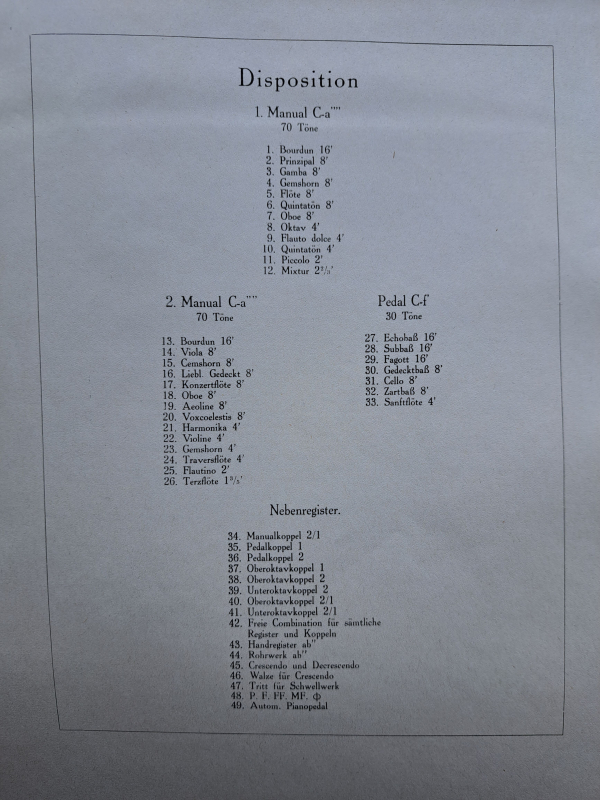

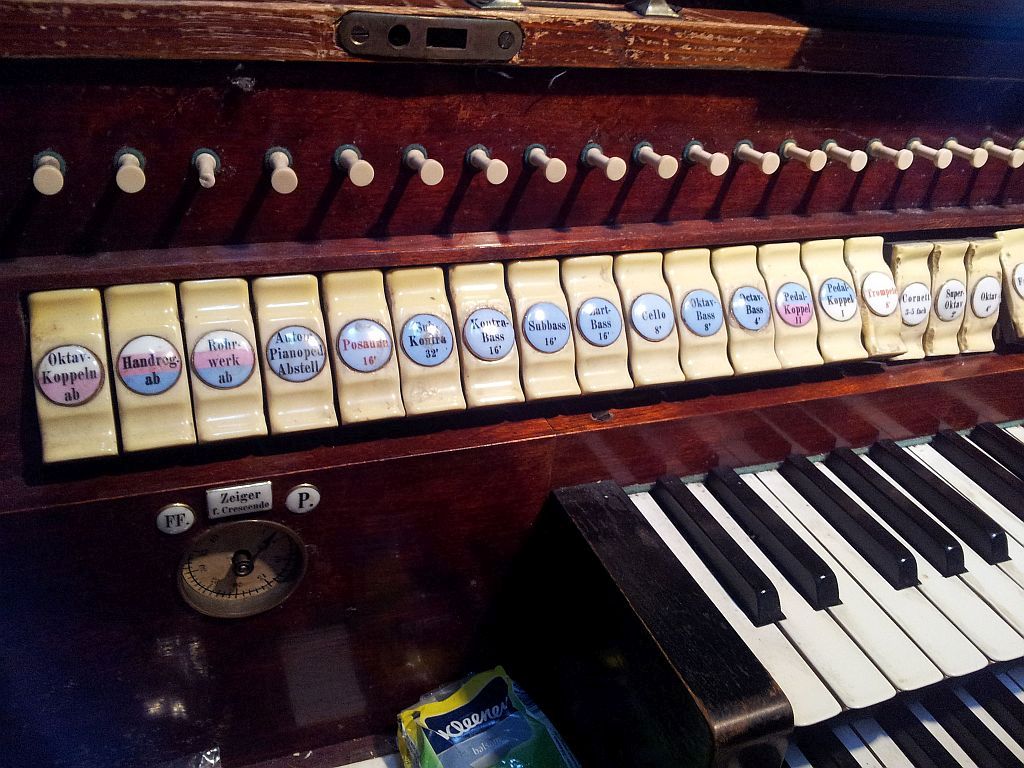

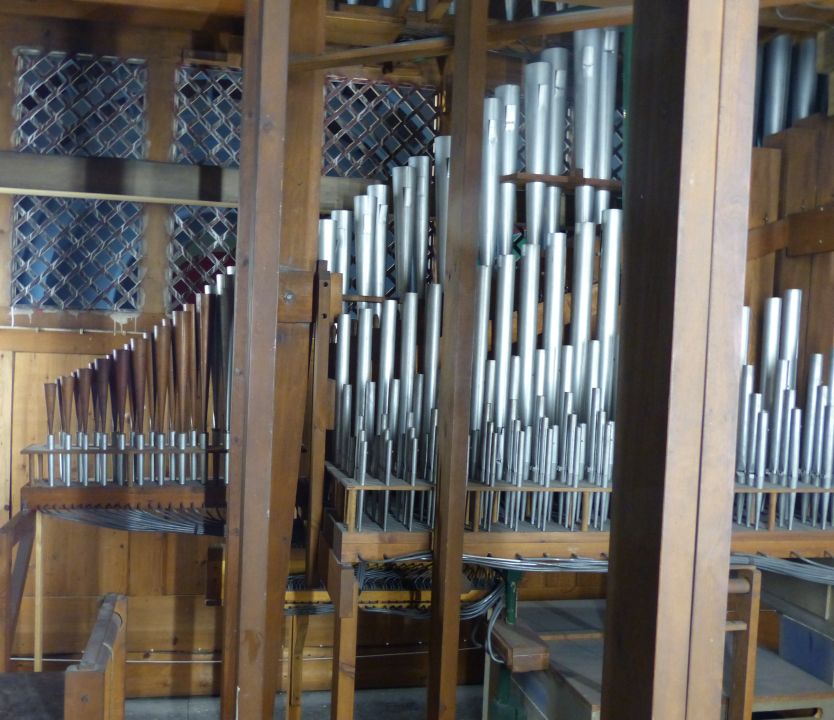

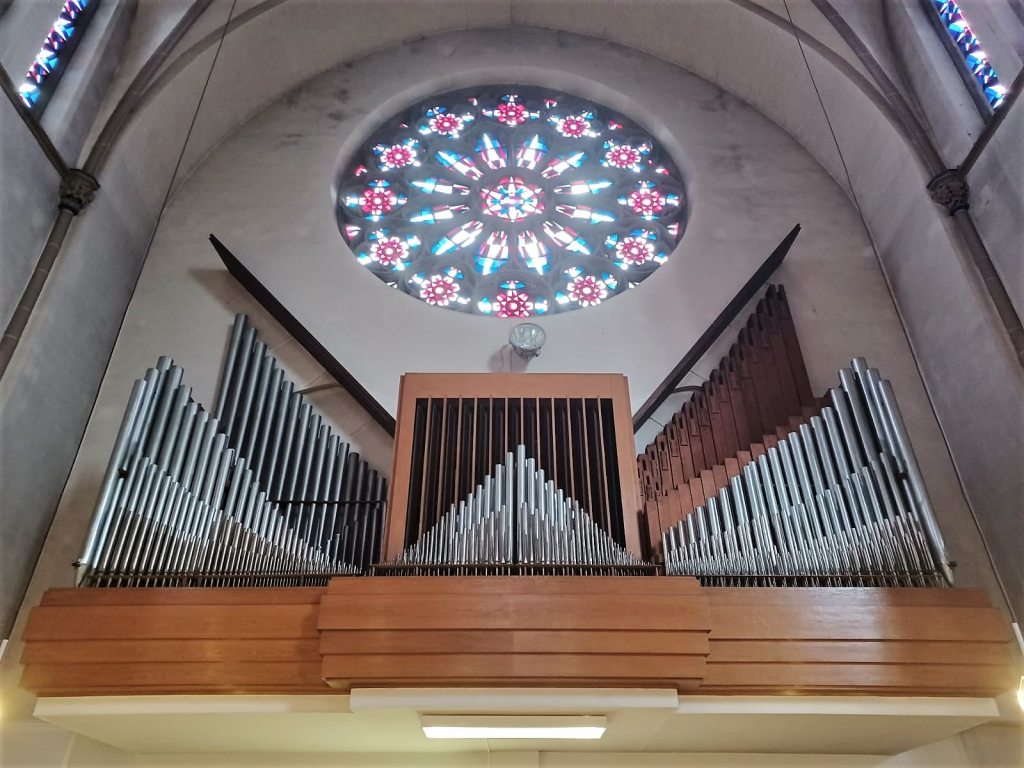

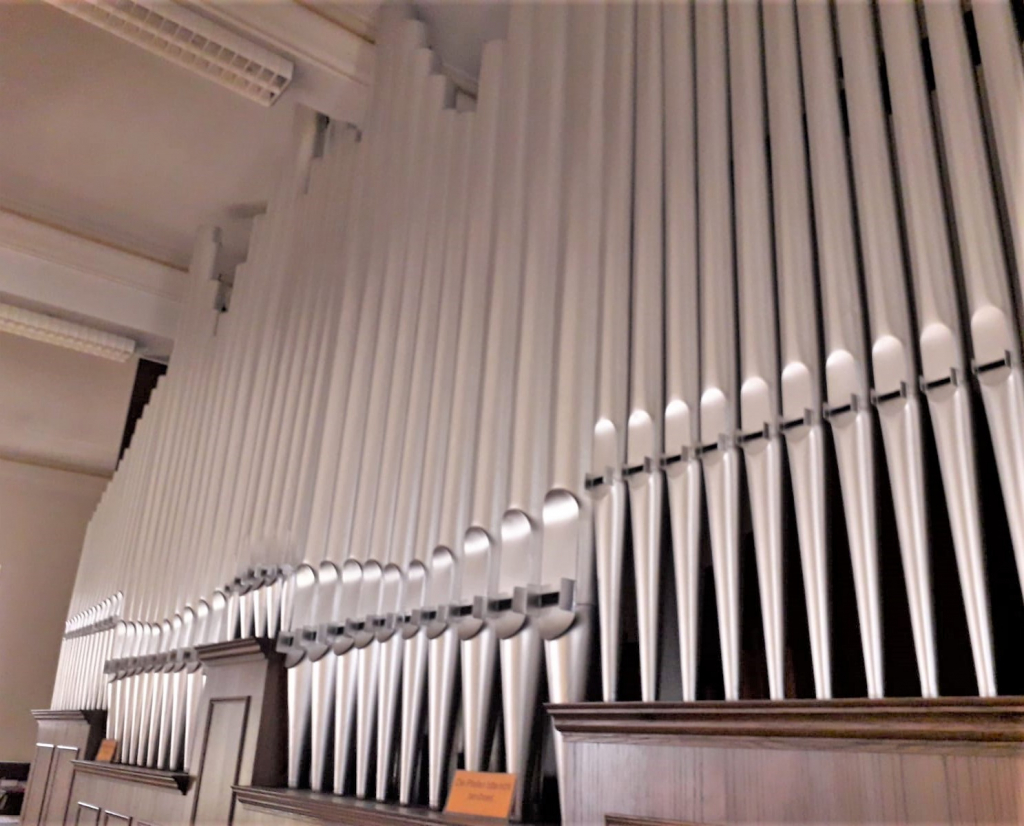

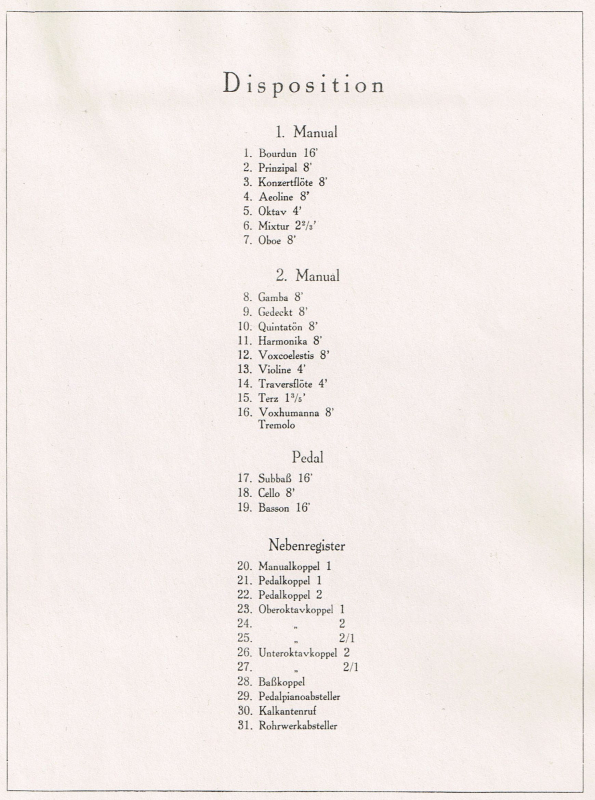

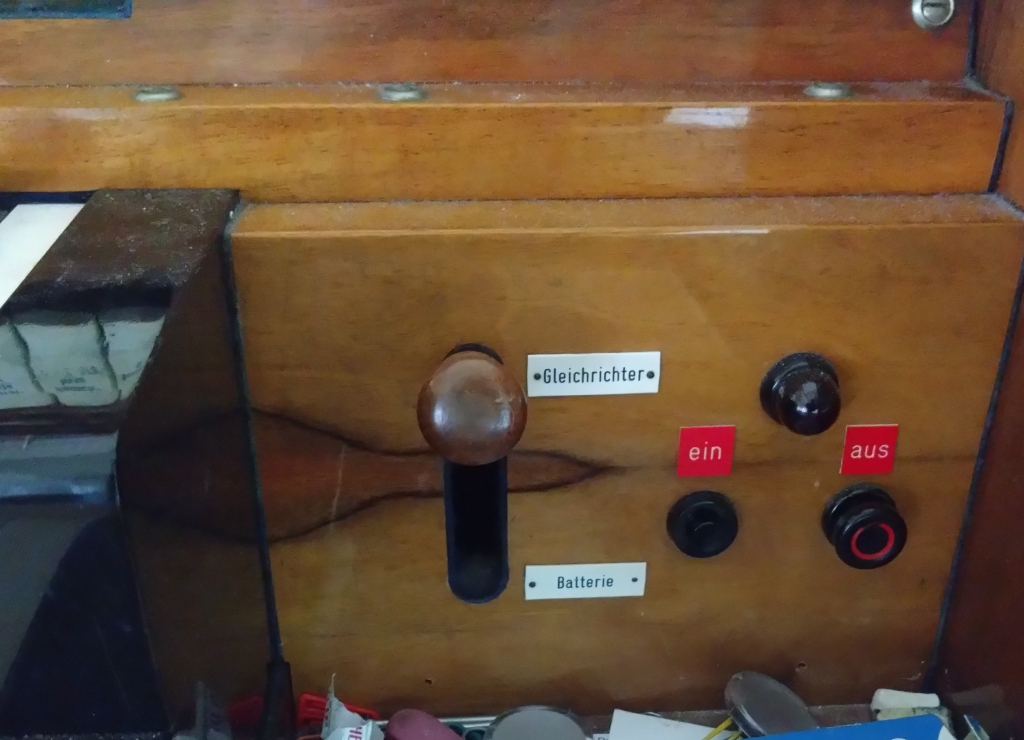

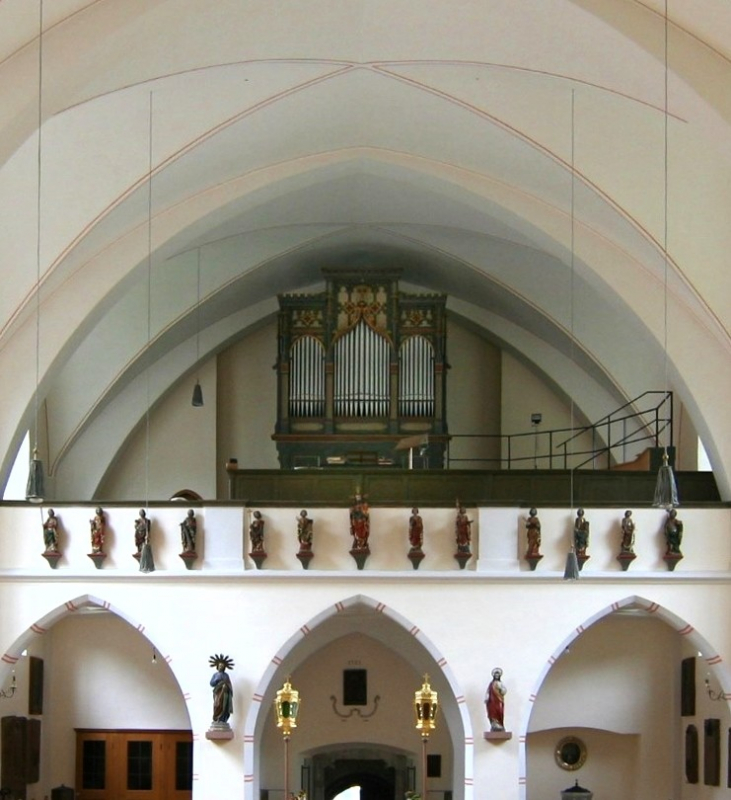

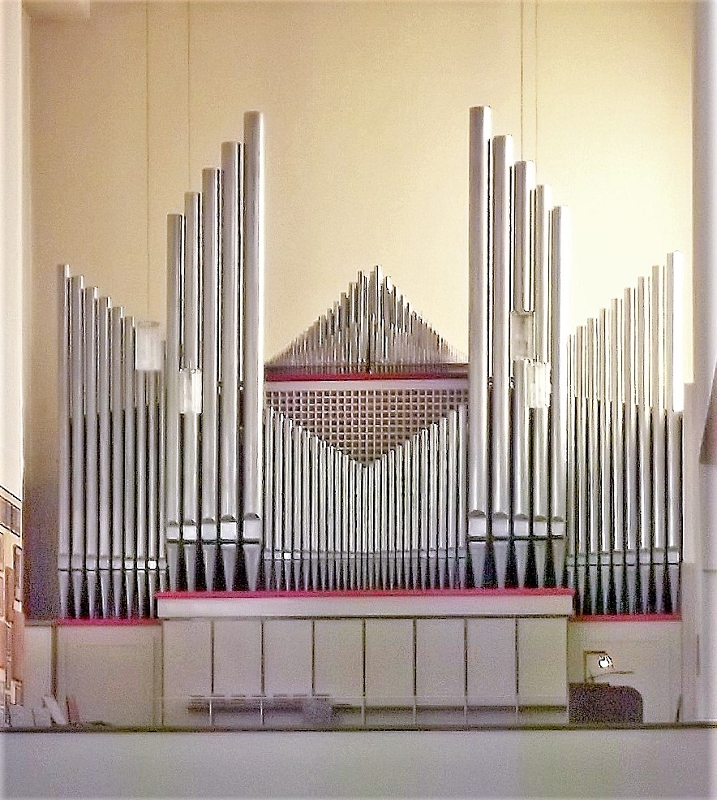

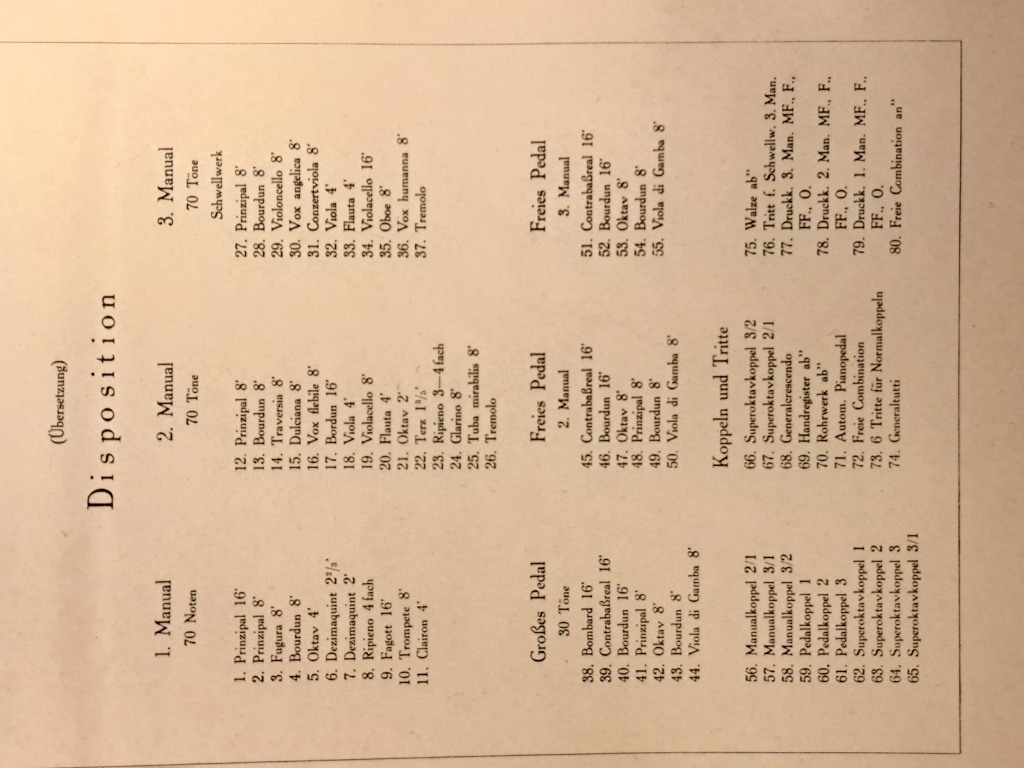

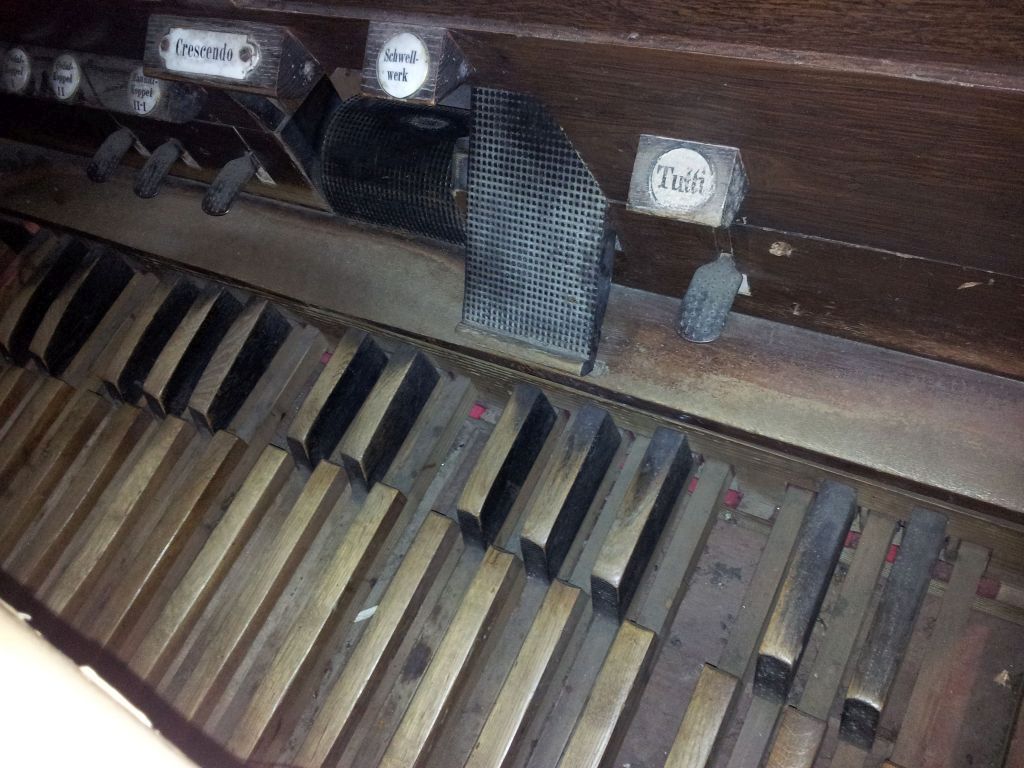

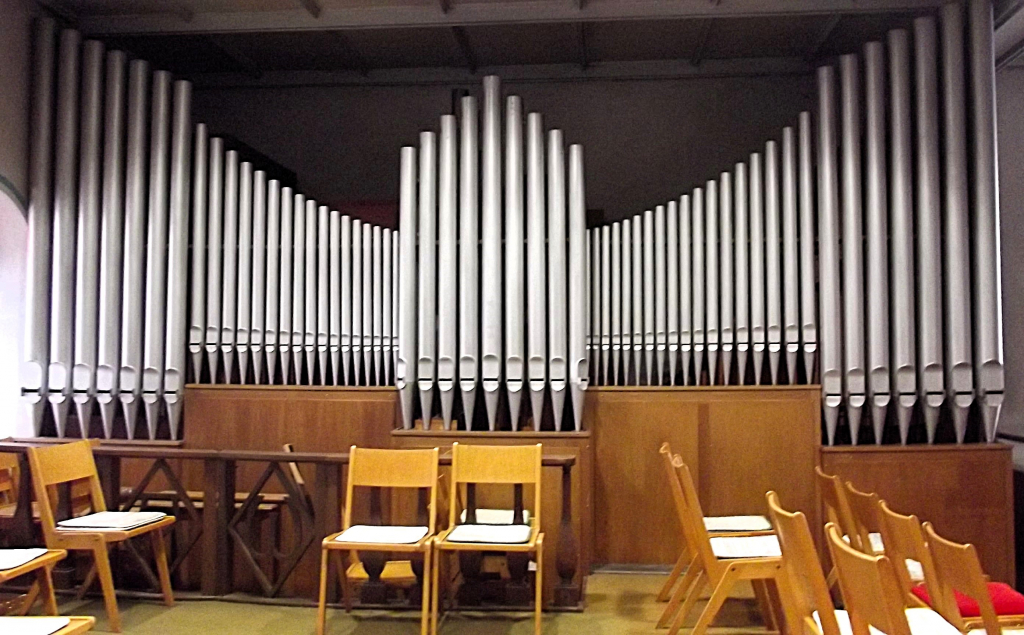

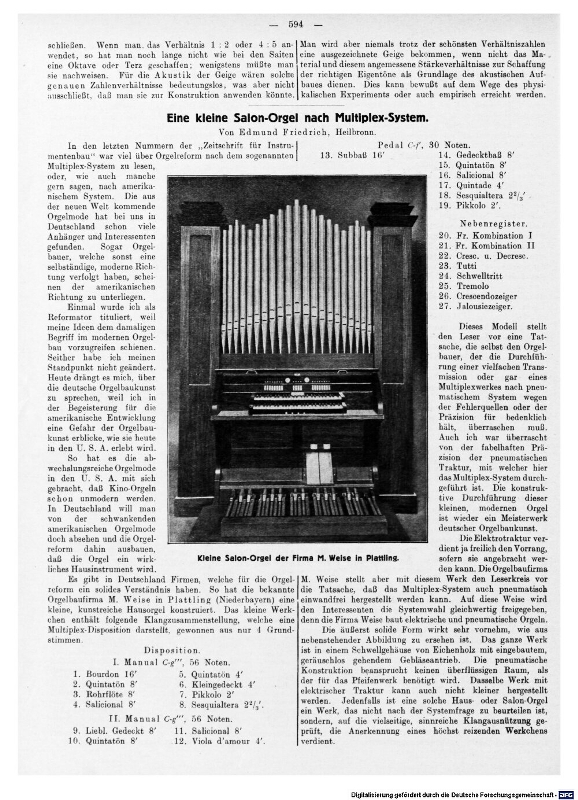

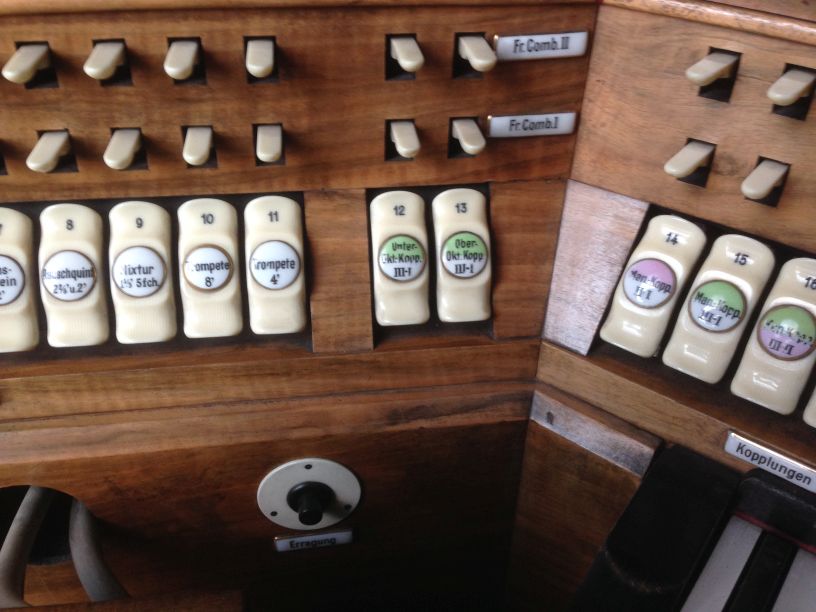

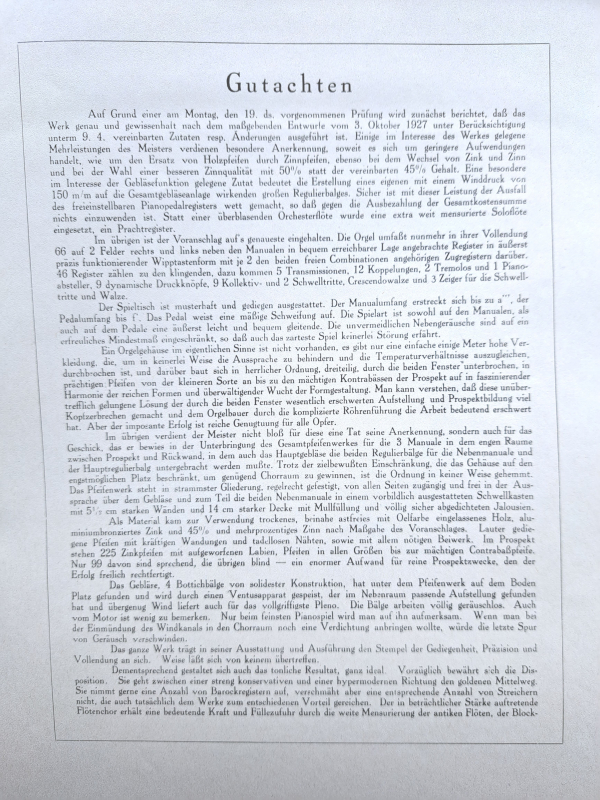

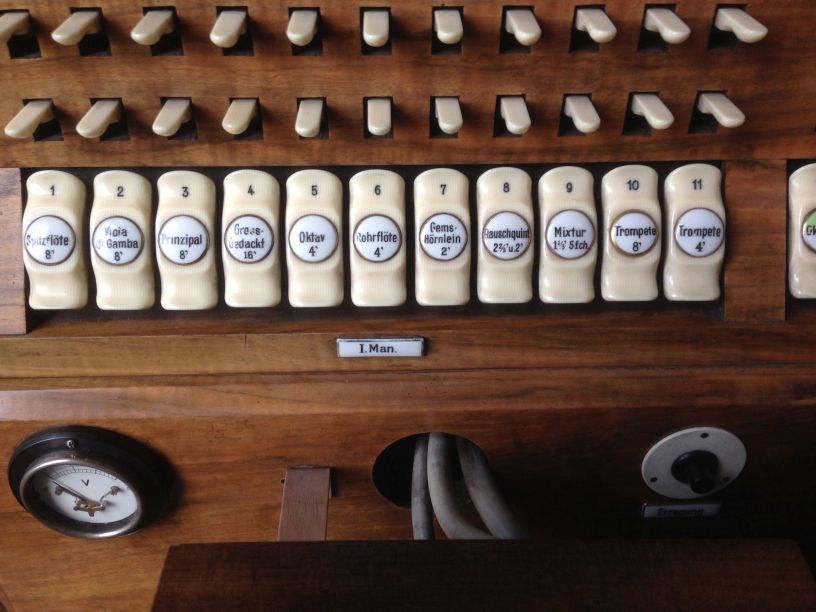

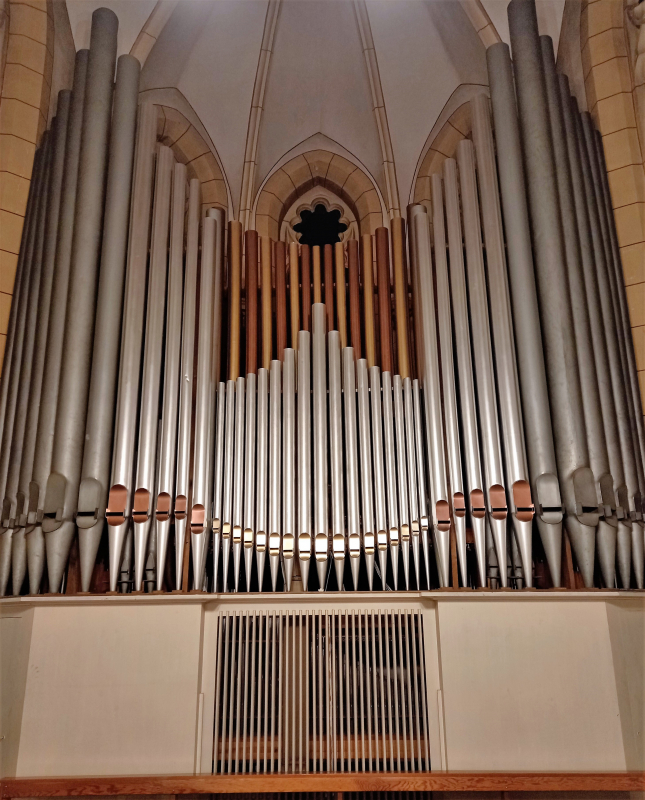

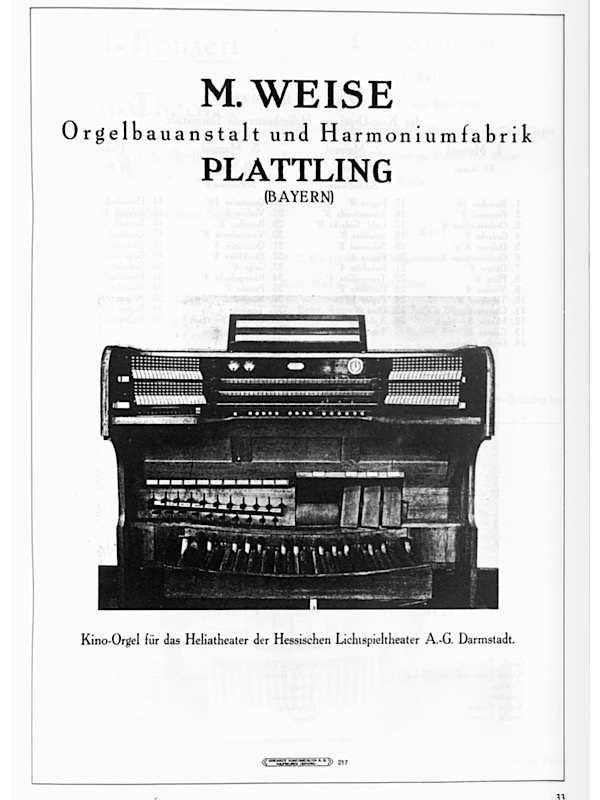

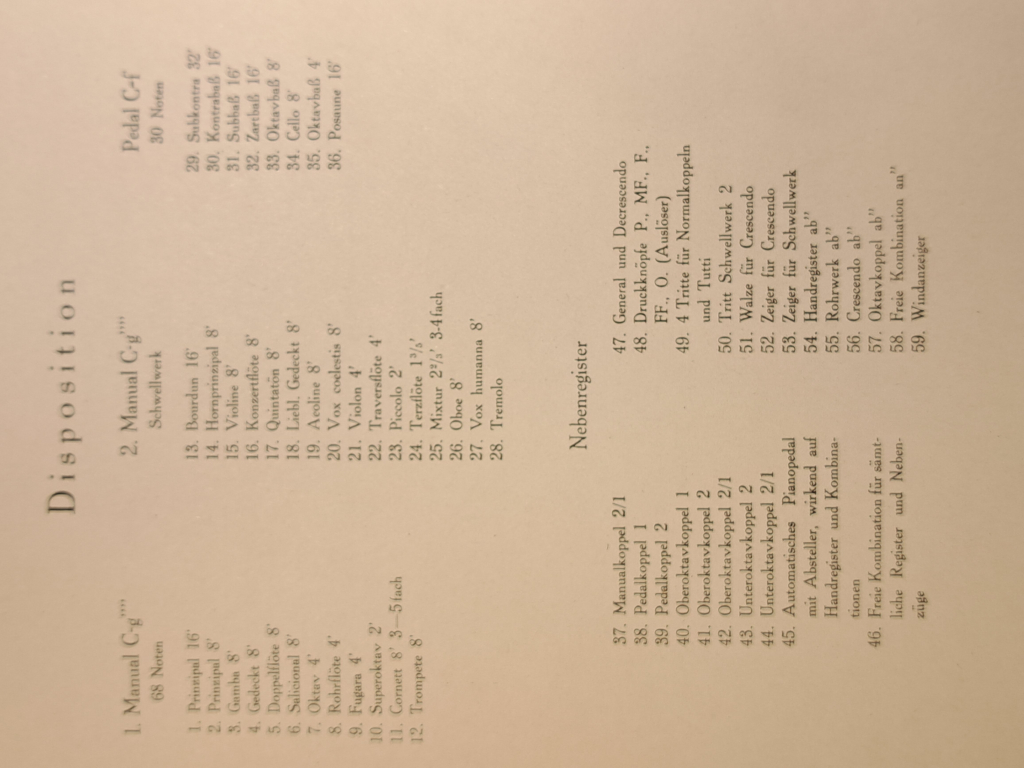

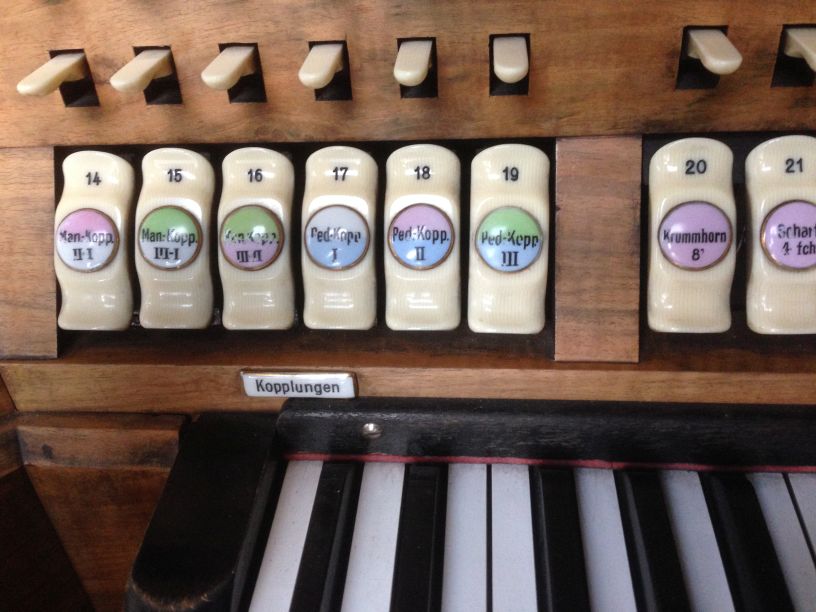

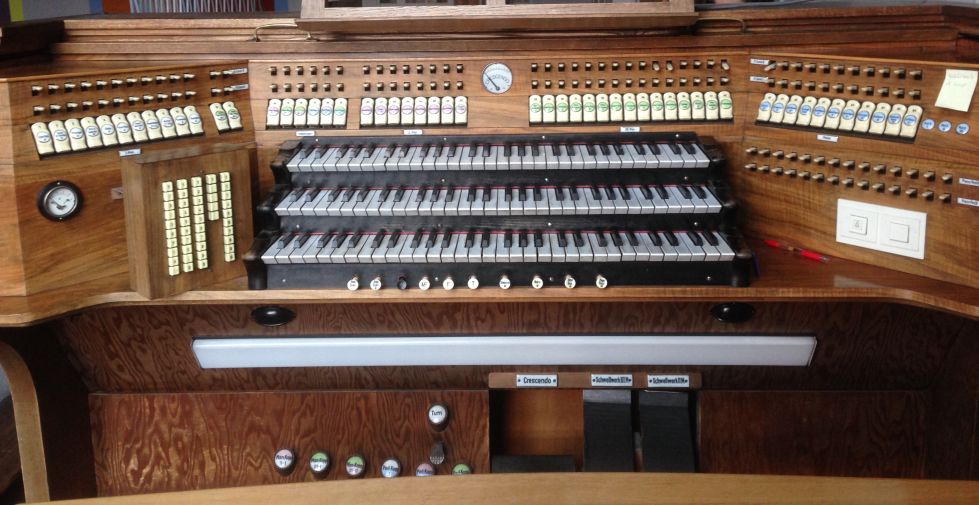

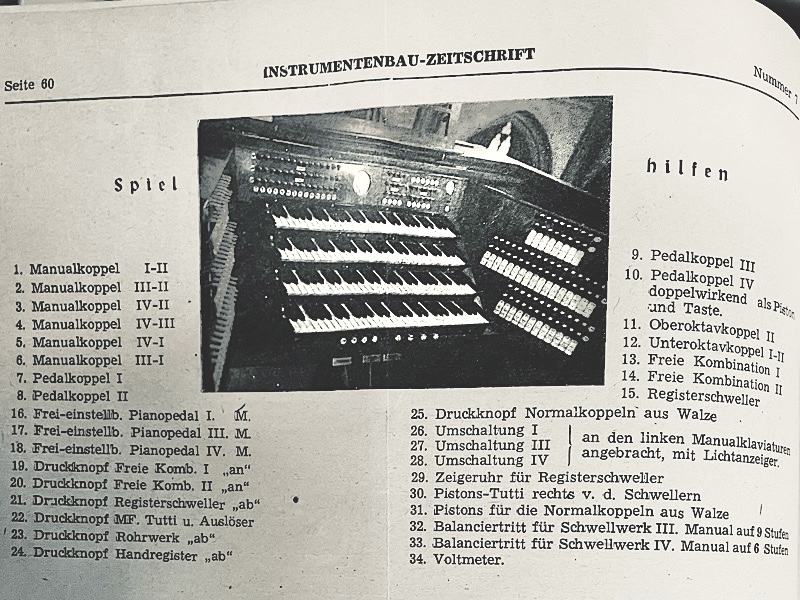

Man beachte auf dem 2. Bild von unten den Knopf "Erregung", der wurde da bestimmt betätigt ;-)

Was wird damit ausgelöst?

Möglicherweise hilft dieser Thread etwas weiter...

Vielen Dank!

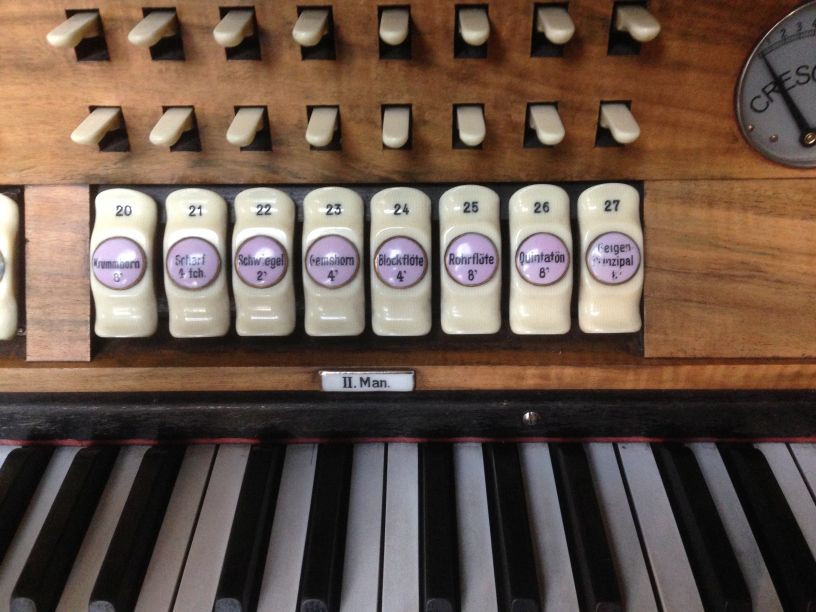

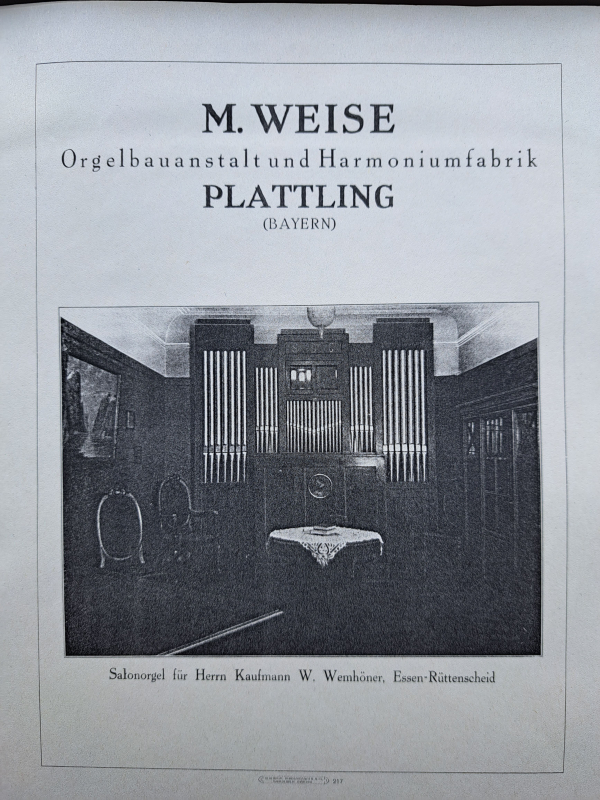

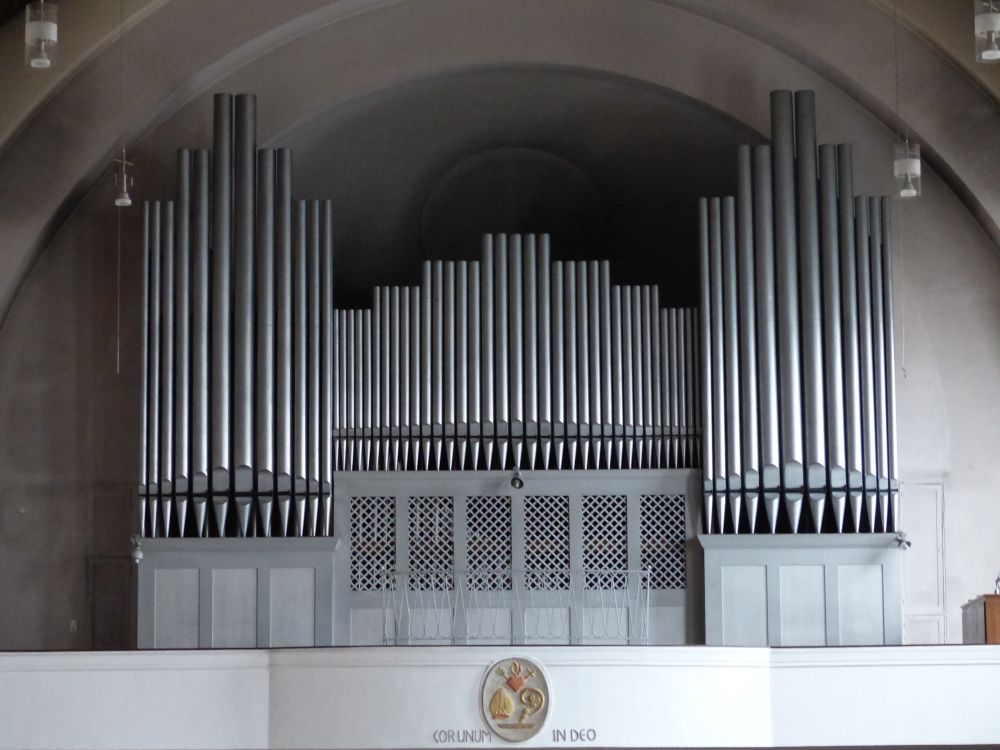

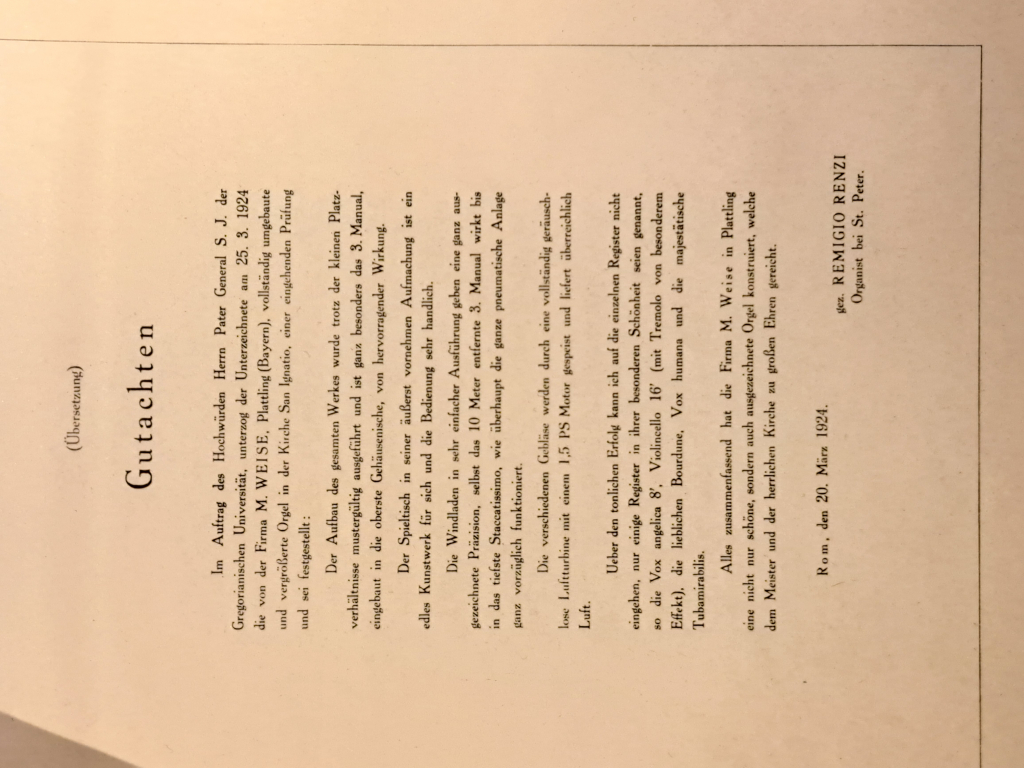

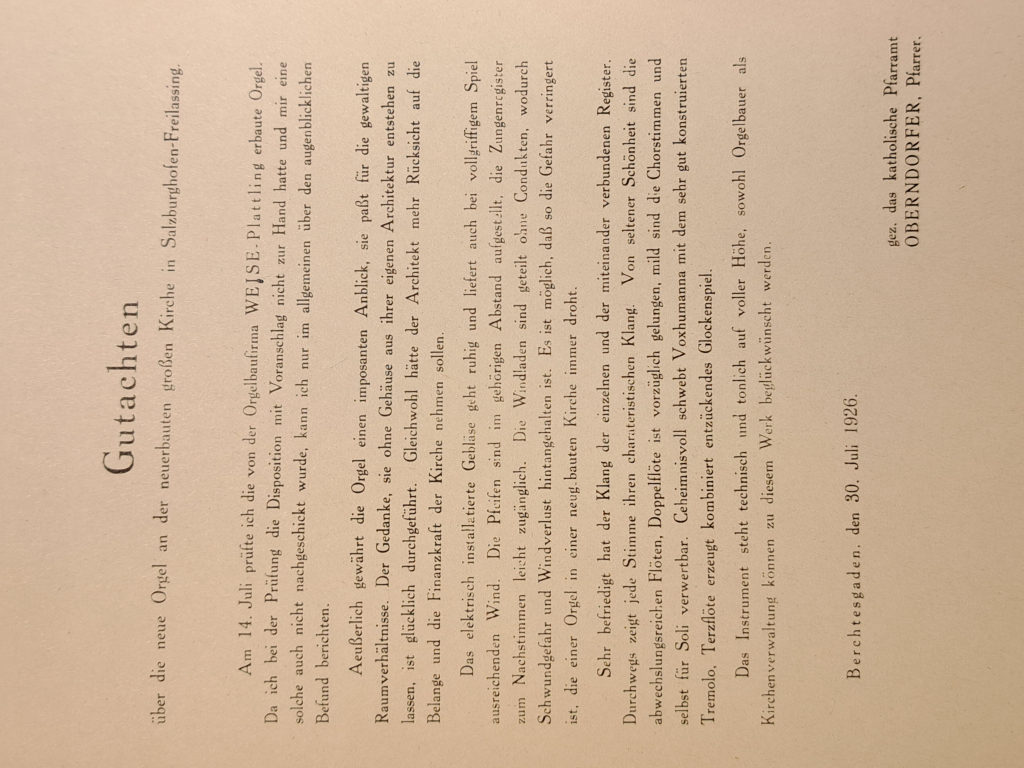

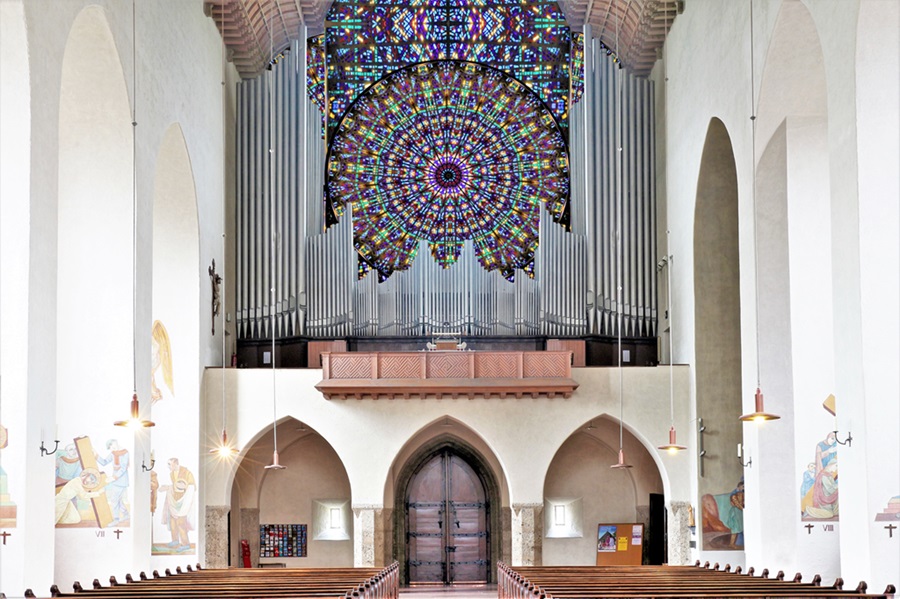

* gerade in meinen Weise-Unterlagen gefunden: 1924 wurde beispielsweise eine dreimanualige Orgel mit 55 Registern für die Kirche Sant'Ignazio de Loyola nach Rom-Campo Marzio geliefert (ich halte es für nicht abwegig, daß diese noch existiert);

Tatsächlich? Diese Quelle sagt etwas anderes.

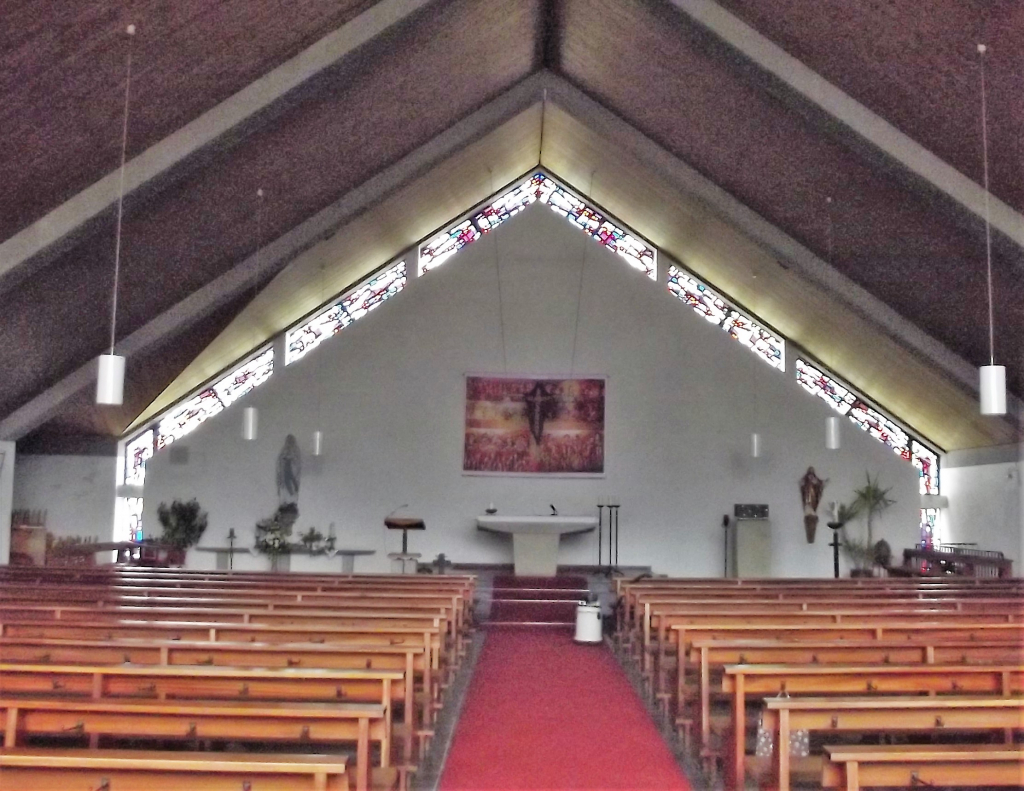

Noch eine Variante dieses Modells steht in München in der Landesschule für Körperbehinderte. Die Steinmeyerin stammt von 1914 und wurde vor 20 Jahren restauriert.

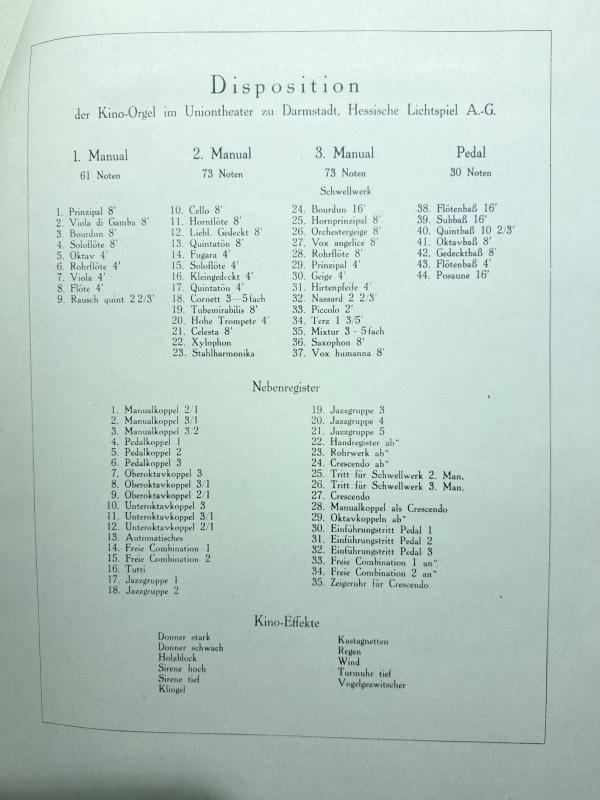

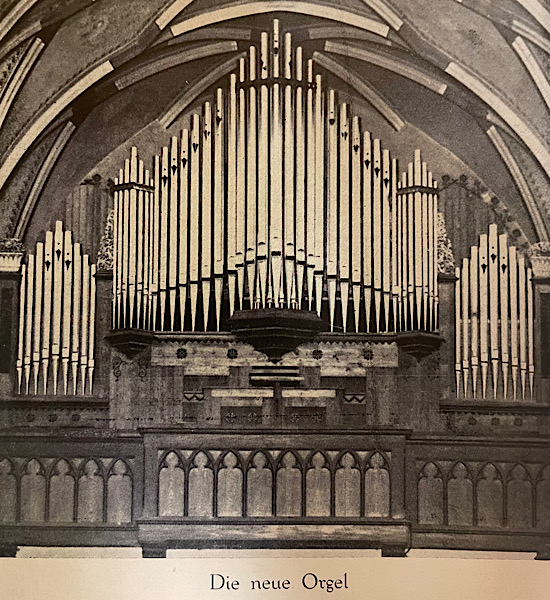

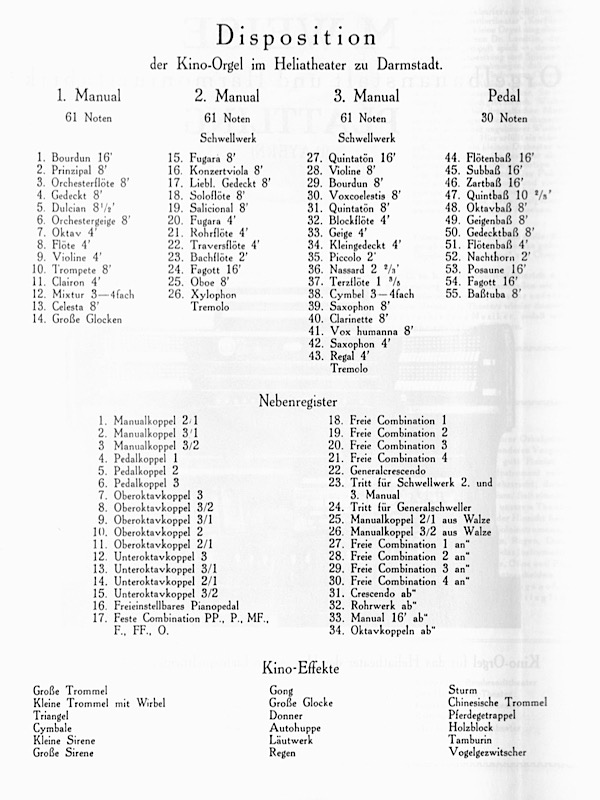

...und auch im Union-Theater in Darmstadt hat Weise eine große Kinoorgel mit zwei Jazzgruppen (?) gebaut.

Fünf Jazzgruppen, ich tippe mal auf feste Kombinationen.

Ja, ich hatte es bemerkt und wohl editiert während Du schon schriebst..

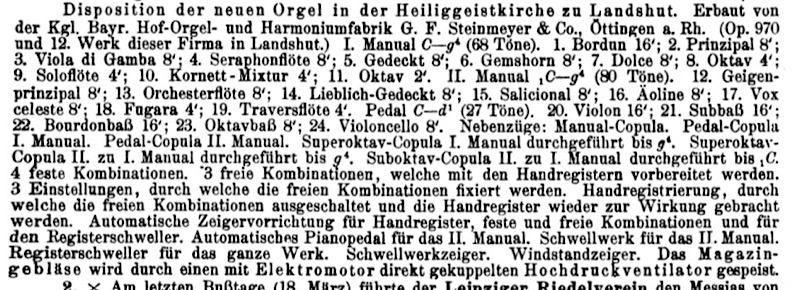

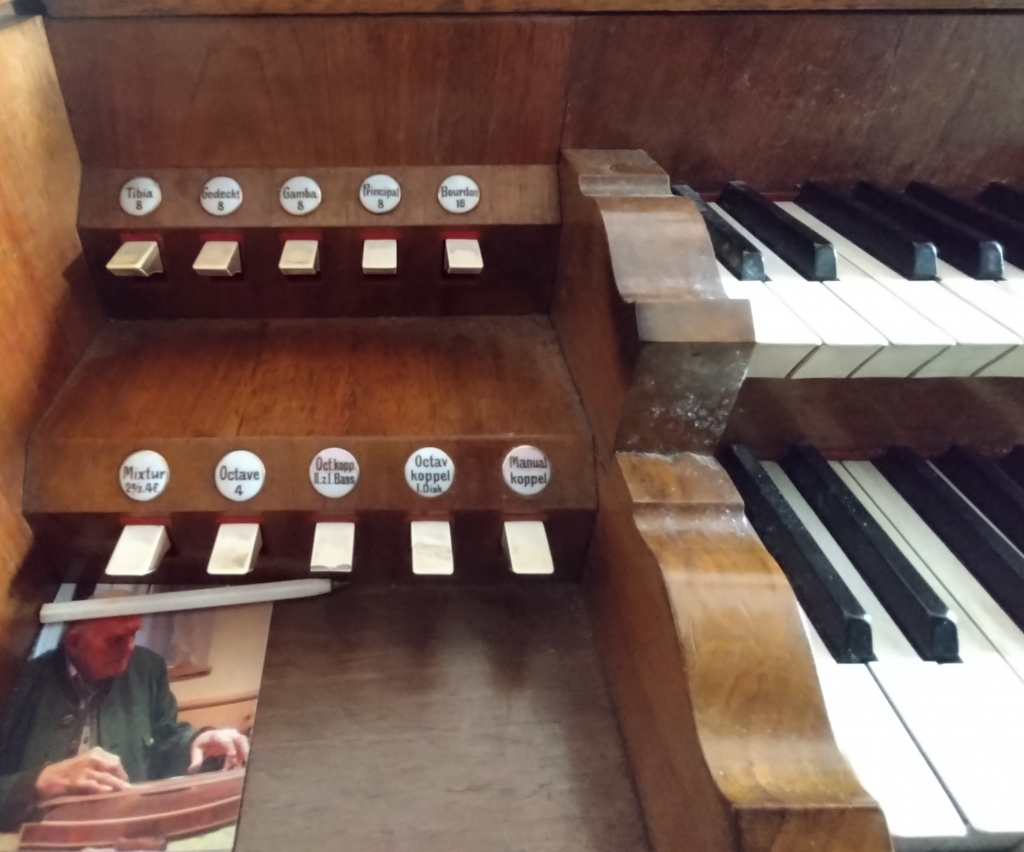

Walcker hat auch bei kleine Instumenten oft in die Swellwerk eine Superkopppel ausgebaut.
Ich kenne eine II/16 aus 1900 da macht das schöne Effekt mit die Vox celeste.

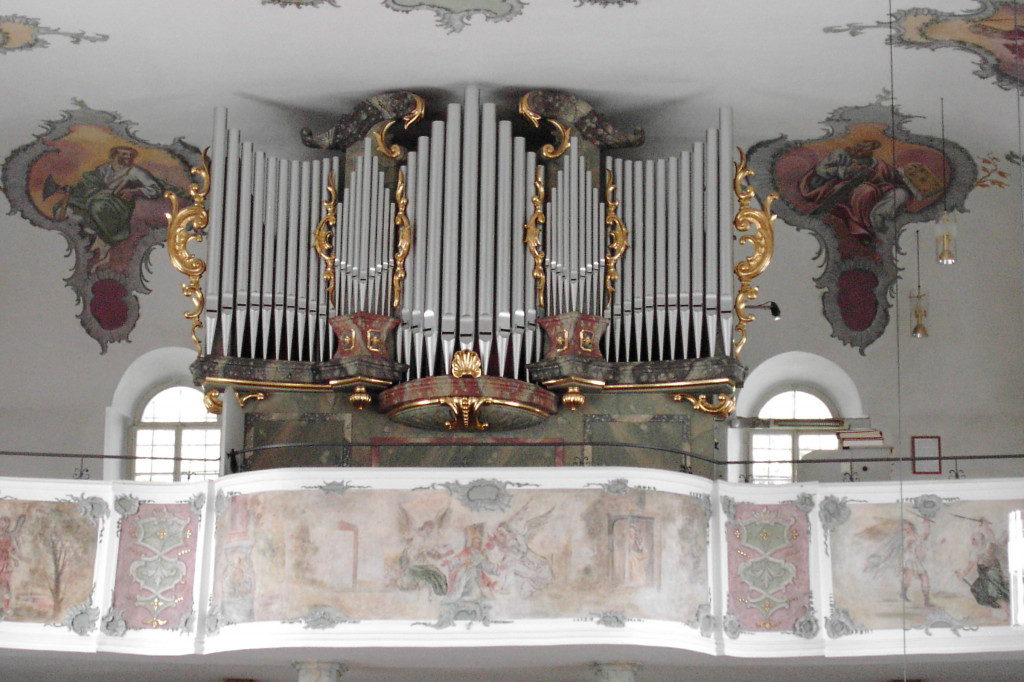

Selbst unsere Orgel bekam im 1907 angefügten SW eine ausgebaute Oberoktave. Kurios - eine nur geringfügig "abgenordete" mechanische Spätbarock-Orgel (1793) mit Barkermaschinen (um 1888, nicht genau bekannt, für welche Werke) erhält eine zusätzliche Kleinpedallade mit Streichern und neuem 16'-Principal und wie gesagt ein komplettes SW (beides pneum. Kegellade) mit 16.8.8.8.8.8.8.8.8.4.4.Prog.Schf.16.8.4 und Superoctavausbau.

Die Akten sprechen allerdings von 61 Tönen für die Windlade, und es wird zwar ausdrücklich eine "Octavkoppel" berechnet - 61 Töne wäre aber nur C-c4. Die restliche Orgel hatte Manualumfang C-f3 (mit in den drei Marx-Werken nicht vorhandenem Cis, die Taste zog angeblich cis°), demnach hätte eine ausgebaute Oberoktave eigentlich zu 65 oder 66 Tönen führen müssen. Entweder, es wurde ein wenig gespart (auch könnte Platz ein Problem gewesen sein) oder die Laden wurden in einem Standard-Umfang zugekauft und sollten mithilfe der Octavkoppel möglichst gut genutzt werden. Pfeifenzahlen pro Register sind in der Rechnung leider nicht genannt. Als Pedalumfang wurden, passend zu den älteren Laden, 27 Töne genannt.

Eine eigene Klaviatur bekam das neue SW nicht, es wurde wohl mit einem der anderen Manuale verbunden. Der damalige Organist Hans Klöres hat wenig Nachrichten hinterlassen. Ob auch er, wie manche Vorgänger, mit der Bauaufsicht überfordert war, bleibt spekulativ.

In Atlantic City ist das erste und zweite Manual von C1 - c5 (85 Tasten) ausgebaut, das dritte von G1 bis g4 (73 Tasten) und die restlichen mit den üblichen C - c4 (61 Tasten).

Von daher sind die Subkoppeln schon in den Tasten ausgebaut, es gibt aber noch zusätzlich alle möglichen Subkoppeln als Register...

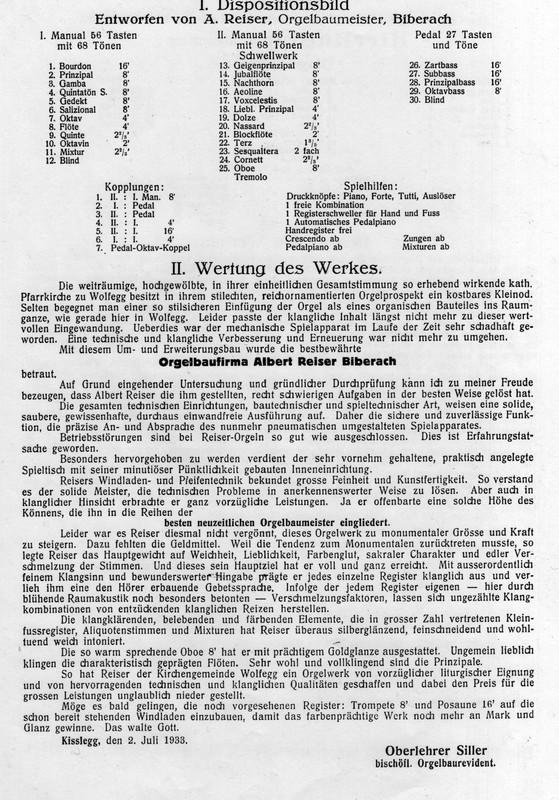

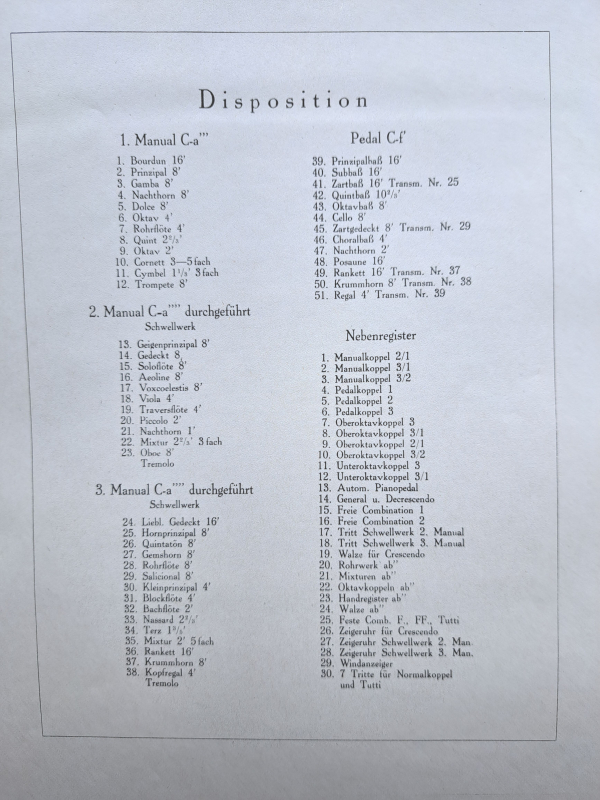

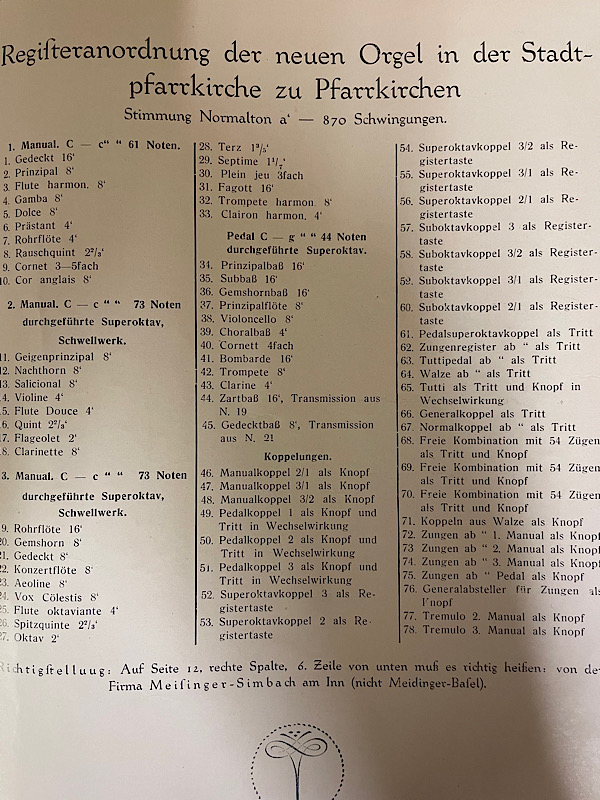

Liest sich interessant!

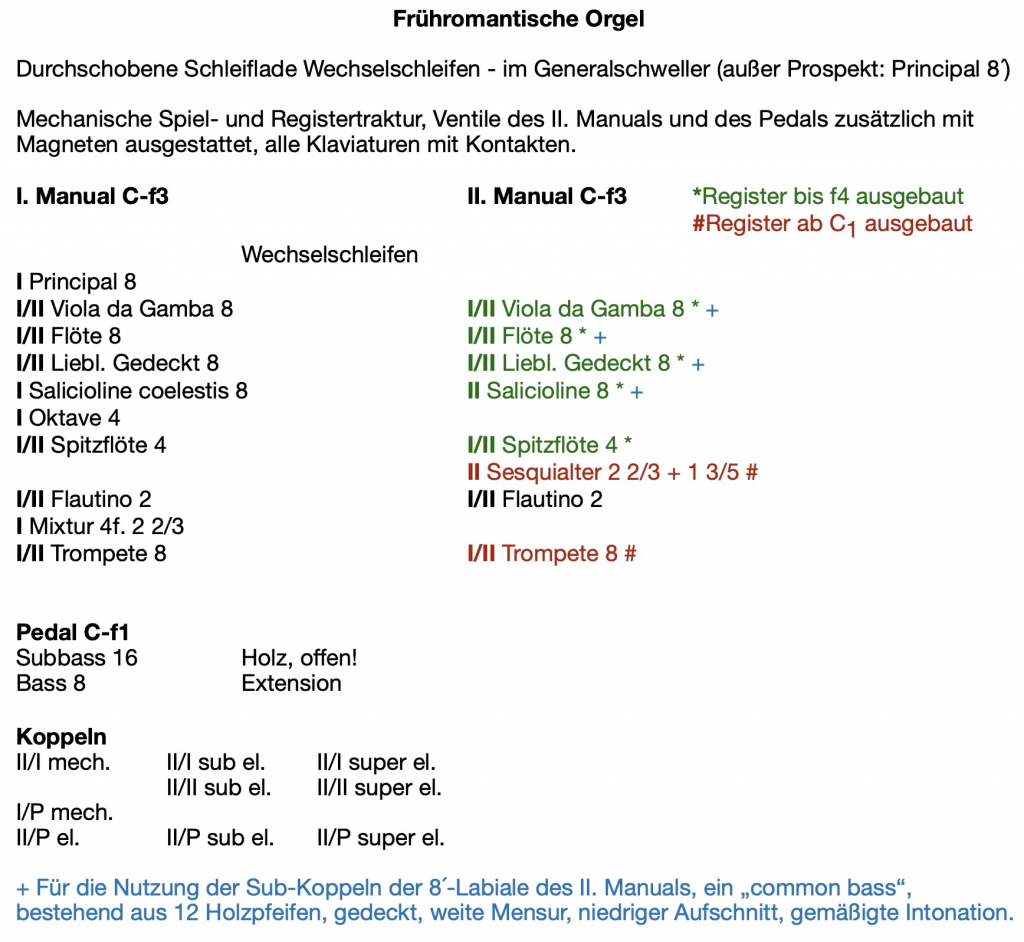

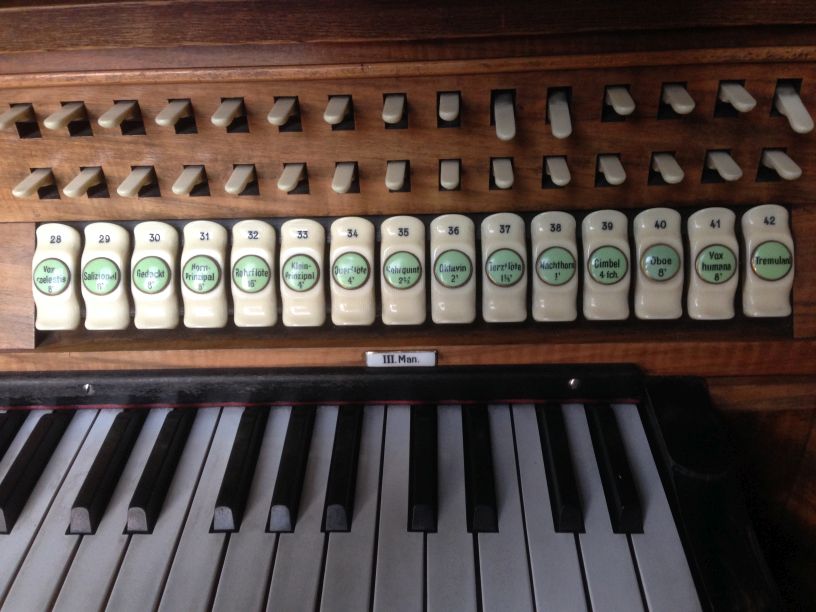

Was ich nicht ganz verstehe:

- Man. I Salicioline coelestis 8'
- Man. II Salicioline 8'
-> Der passende Partner zum gemeinschaftlichen Schweben nicht im selben Manual?

Trompete 8', ausgebaut bis Kontra-C, aber nicht verfügbar als eigenständiger 16' im Pedal. Würde ich auf eine Kastenlade stellen, nach oben noch 12 Pfeifen extra, schon hätte ich eine feine Zungenbatterie.

Mit Weigle hatte ich trotz Lehre im Schwäbischen bislang nur wenig Berührungspunkte (bei der Diskussion Weigle-Weise fällt mir auf, dass es hier auch Verwechslungpotential gibt - so wie Meidinger - Meisinger, Eisenschmid - Eisenbarth;-)).

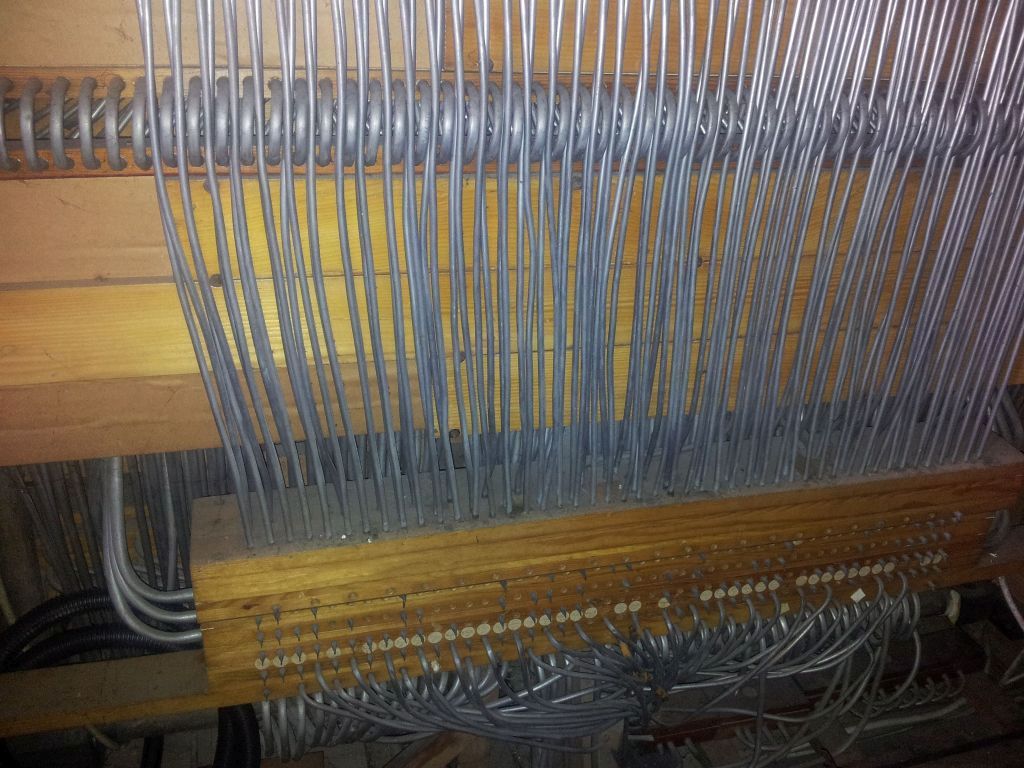

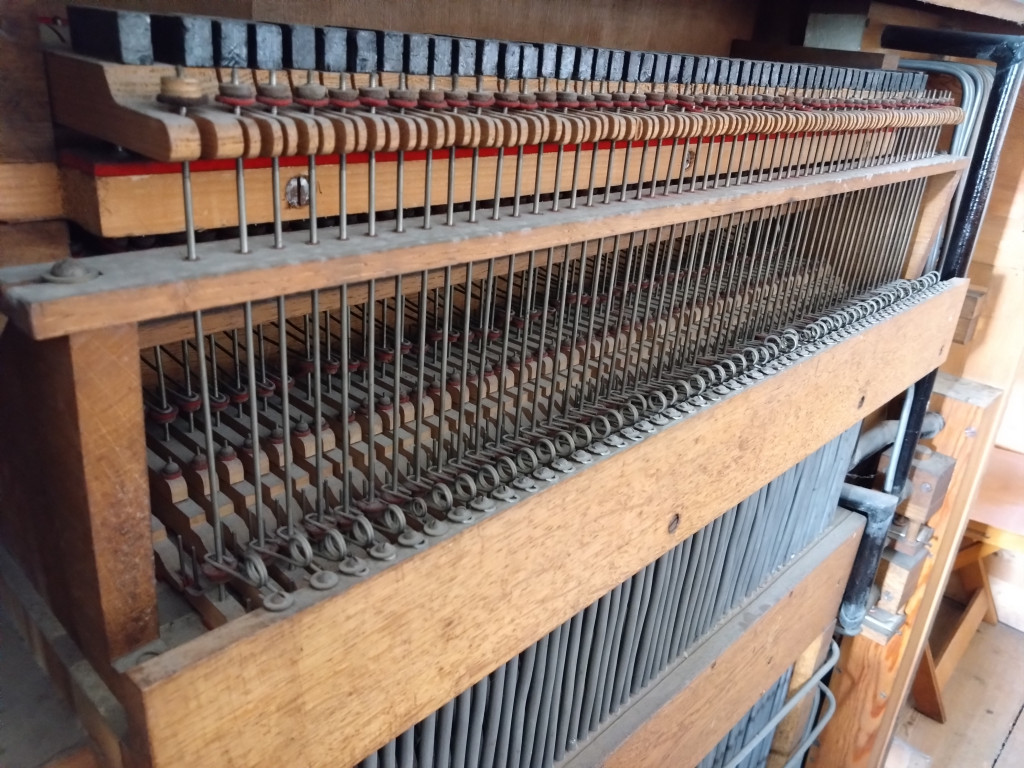

Muss man sich die Weigle-Koppeln so vorstellen, wie bei Siemann? In Schönberg wirken die Koppelmembranen über Hebe-Plättchen direkt auf die Trakturdrähte ein, wenn ich mich recht erinnere. Da kommt einiges an Masse in Bewegung...

Nein, die Bauform von Weigle ist ein völlig anderes System. Das System, wie es in Schönberg vorhanden ist, geht meines Wissens auf Walcker zurück. Von Walcker wurde es seit Einführung der Pneumatik um 1892 bis in die 1930er Jahre hinein benutzt. Wenn ich mich richtig erinnere, halten in Schönberg über die ganze Länge der Koppelapparate reichende Keilbälge die Membranen bei nicht eingeschalteter Koppel. Bei Walcker sind anstelle der Membranen kleine Keilbälge vorhanden, die auf der Oberplatte gabelförmige Holzleisten besitzen, welche in die Hebe-Plättchen eingreifen. Walcker verwendet zum Fixieren der Keilbälge Flacheisen-Profile, welche auf der einen Seite in einer Führung laufen, auf der anderen Seite über einen Draht von einem größeren, am Einschaltapparat, welcher am Spieltischwindkanal angebracht ist, montierten Keilbalg etwas in die Höhe gezogen wird.

Das Weigle-Koppelsystem möchte ich anhand dieser Funktionsskizze aus der seinerzeitigen Patentschrift vorstellen (die einzelnen Bestandteile sind darauf aber sehr vereinfacht dargestellt):

Oben ist der Manual-Spielapparat erkennbar, man muß ihn sich vorstellen, wie die Ausführung von Markt Schellenberg, nur daß die Ventile in einem Windkasten liegen.

Die oberste Koppel ist die Manualkoppel II-I. Die Koppelapparate bei Weigle bestehen aus verschiedenen "Schichten". Zuerst ist ein Deckel abzunehmen, welcher auf der Zeichnung auch erkennbar ist und in welchen auf der Innenseite eine Kammer eingefräst ist. Dann folgt eine Art Rahmen, der mit einer ausgebauchten, über die ganze Länge des Koppelapparats reichenden Membrane bespannt ist, die aus starkem Schafleder besteht. In diese Membrane sind in derselben Teilung, wie die Ventile im Spielapparat angeordnet sind, Stecher aus Messingdraht eingearbeitet, welche in der Membrane beidseitig durch Muttern aus Sohlleder fixiert sind. Als nächste "Schicht" folgt ein massiver Block (gewöhnlich aus Eiche), der die Stecher führt. In diesen Block sind Bohrungen (ebenfalls in der Teilung der Spielventile) angebracht, in welchen sich Celluloidführungen für die Stecher befinden. Die Innenseite dieses Blocks ist vollständig beledert. Danach folgt quasi der "Kern" des Koppelapparats, welcher ebenfalls aus einem massiven Holzblock gearbeitet ist. Wiederum in der Teilung der Spielventile sind in diesen "Kern" Kanzellen eingearbeitet, die in horizontaler Richtung verlaufen und welche oben von den Spielventilen abgeschlossen sind. In diesen Kanzellen befinden sich genau an der Stelle, wo die Stecher in sie münden, vertikale Bohrungen zu den Kanzellen des anderen Manuals. Diese Bohrungen sind mit einer Art Rückschlagklappen aus belederten Holzplättchen (als Scharnier dient das Leder) versehen, auf welche die Koppelstecher drücken. Ist die Koppel ausgeschaltet, dann ist die Kammer des Deckels (auf der Zeichnung als X markiert) mit Wind gefüllt und die Membrane drückt mit Hilfe des Winddrucks die Stecher auf die Klappen in den Kanzellen. Wird die Koppel eingeschaltet, entlastet sich die Kammer X und die Stecher können die Klappen nicht mehr fixieren. Nun kann, wenn auf dem ersten Manual gespielt wird, der Wind durch die vertikalen Bohrungen in die jeweilige Kanzelle des zweiten Manuals gelangen.
Pedalkoppeln und Oktavkoppeln funktionieren nach demselben Prinzip.

In Bayerisch Schwaben ist das System bei vielen der frühen pneumatischen Hindelang-Orgeln anzutreffen (Hindelang hat die Spieltische bis etwa 1906 bei Weigle bezogen). Größere Firmen, die dieses Koppelsystem ebenfalls verwendet haben, sind beispielsweise Strebel und Späth. Sowohl Strebel als auch Späth haben aber die Spielventilkästen mit den liegenden Ventilen und den von den Klaviaturen kommenden langen Abzugsdrähten durch kleinere Kegelapparate ersetzt. Die Ventile werden bei Strebel und Späth mittels an den Tastenenden befestigten Blattfedern von unten angehoben.

Erstmal ein ganz herzliches Dankeschön für alle, die den Weise-Thread am Laufen halten.

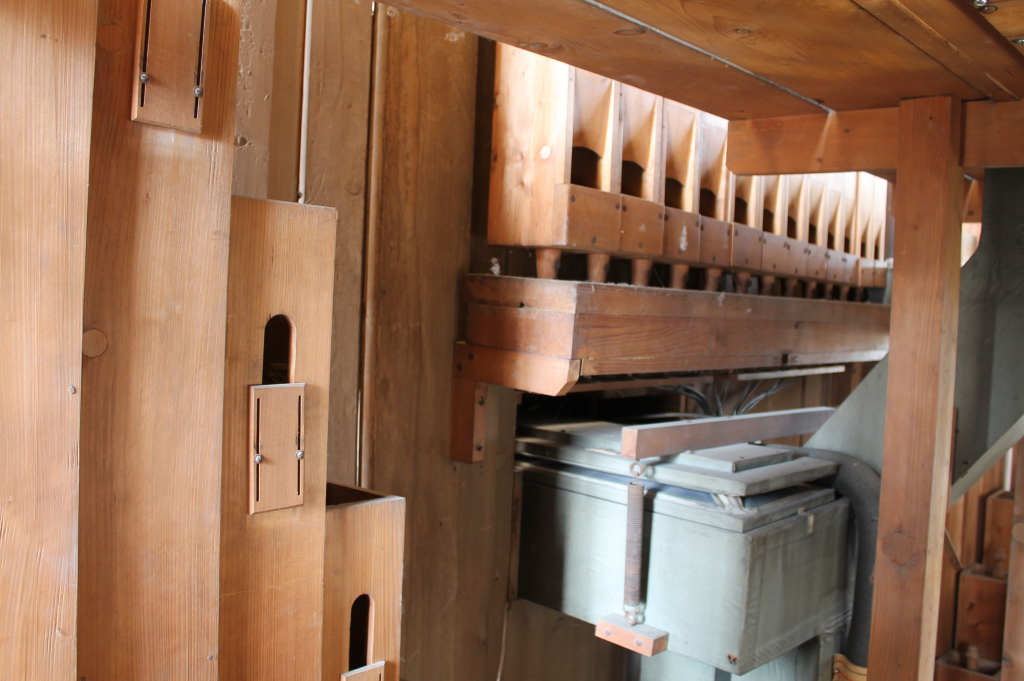

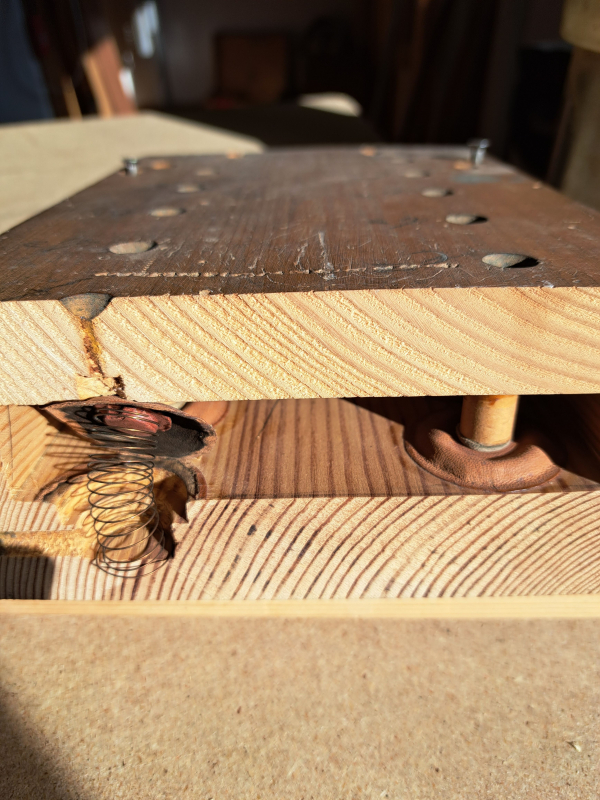

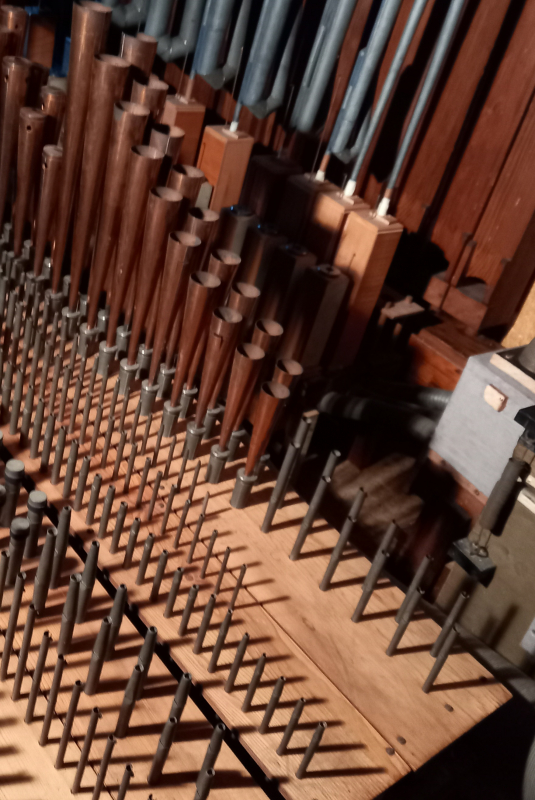

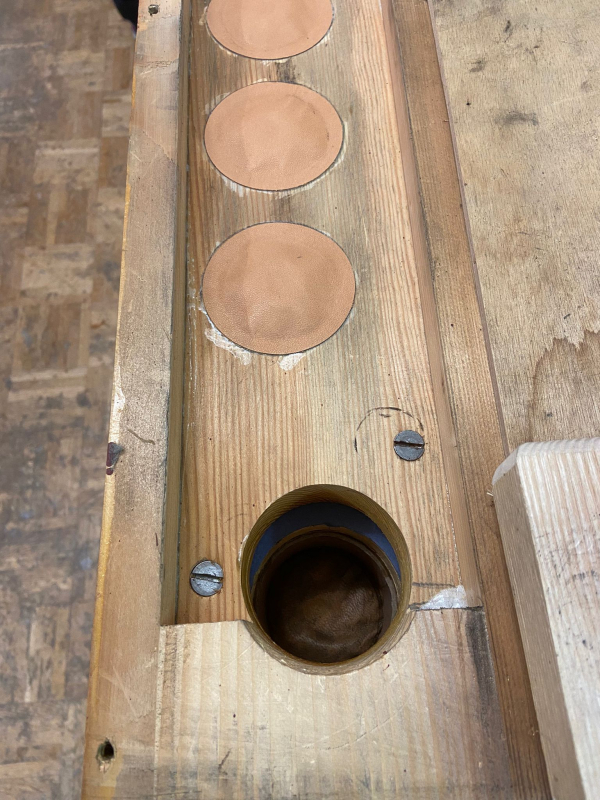

Genau so kenne ich die Laden auch, es gibt aber auch Exemplare (ich meine aus den 1920er Jahren), bei denen die Membranen achteckig zugeschnitten sind.
Der Grund dafür hat sich mir nicht wirklich erschlossen.
